2.4mm公 转 2.4mm公 L形毫米波半钢电缆|精密型, DC-50GHz, 配接RCS086电缆, 线径2.18mm

2.4mm公 转 2.4mm公 L形毫米波半钢电缆|精密型, DC-50GHz, 配接RCS086电缆, 线径2.18mm

  • 产品型号：RCS086L-UMUM-L1-L2
  • 产品等级：精密型
  • 频率范围：DC-50GHz
  • 驻  波  比：1.35 Max
  • 损耗@⻓1米：5.76 dB Max @50GHz
  • 电容值：94 pF/m
  • 传播速率：70%
  • 屏蔽效率：110dB Min
  • 介质耐压：1000V@DC
  • 工作温度：-55~+125℃
  • 连接器：2.4mm公
  • 材料特性：不锈钢
  • 预估交期：7-10天
RCS086 结构特性
结构 材料 外径
1.中心导体 单芯镀银铜线 0.52 mm
2.电介质 聚四氟乙烯 1.68 mm
3.外屏蔽层 镀锡无缝紫铜管 2.18 mm
产品选型表及损耗指标@25℃，可定制

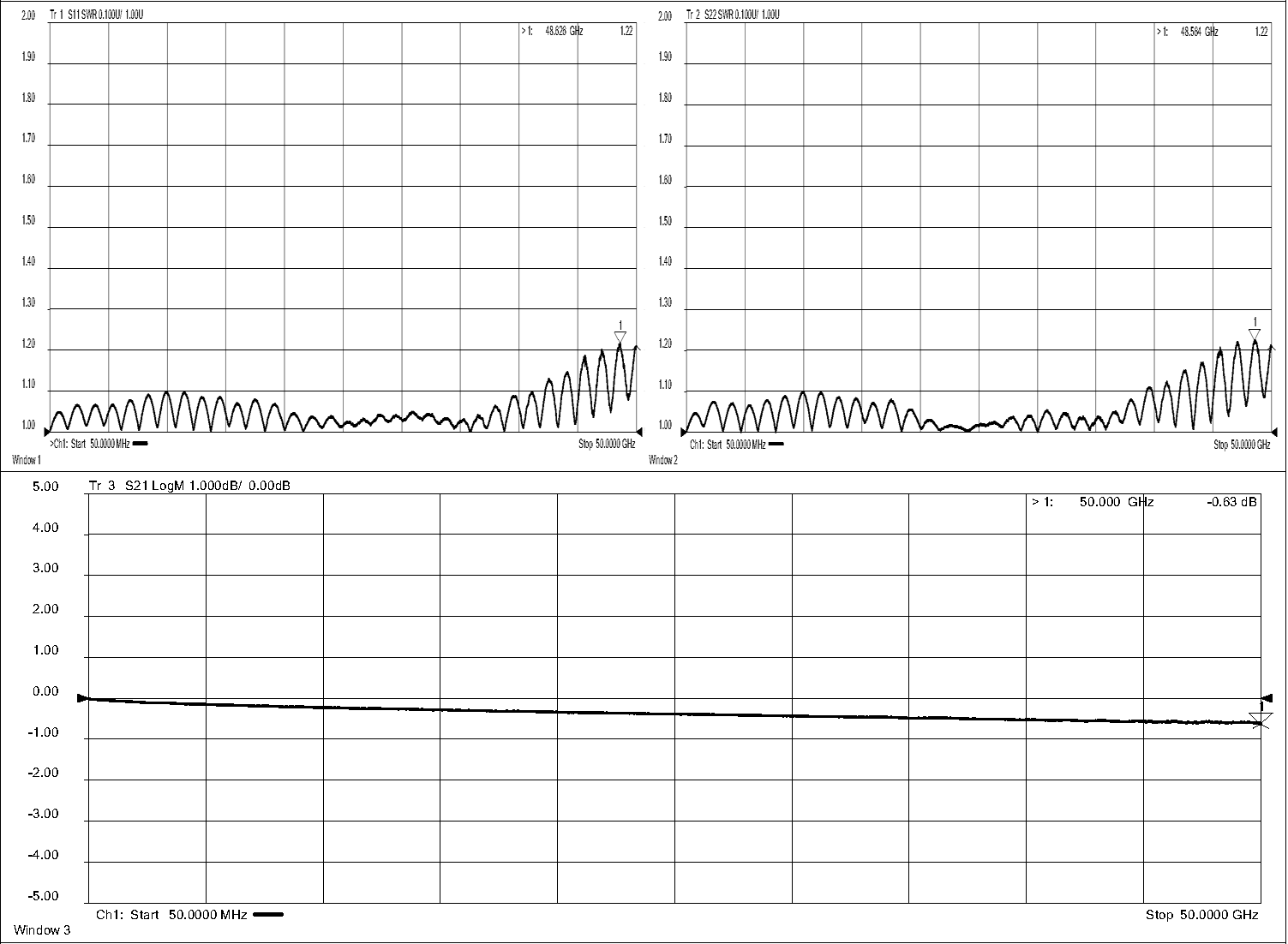

RFTOP P/N L(mm) 3GHz 26GHz 50GHz 测试曲线
RCS086L-UMUM-20-55 20 X 55 0.27 dB 0.33 dB 0.36 dB 查看曲线图
定制服务：包括接头、长度、相位匹配/追踪、时延及更优电性能。

规格书预览 下载中文版   下载English版
