SMA母 转 SSMP(GPPO,SMPM)直角90度弯母 半柔电缆组件|超优级(Ultra), DC-26.5GHz, 配接RCR086H电缆, 线径2.16mm

  • 产品型号：RCR086H-SFSPFW-L
  • 产品等级：超优级(Ultra)
  • 配装连接器：SMA母 转 SSMP(GPPO,SMPM)母
  • 配装电缆：RCR086H电缆（详细参数）
  • 频率范围：DC-26.5GHz
  • 驻  波  比：1.4 Max
  • 损耗@⻓1米：4.74 dB Max @26.5GHz
  • 电容值：95 pF/m
  • 传播速率：70%
  • 屏蔽效率：100dB Min
  • 介质耐压：1000V@DC
  • 材料特性：SMA不锈钢+SSMP铍铜镀金
  • 工作温度：-55~+125℃
RCR086H 结构特性
结构 材料 外径
1.中心导体 单芯镀银铜线 0.51 mm
2.电介质 聚四氟乙烯 1.60 mm
3.外屏蔽层 镀锡铜线编织+浸锡 2.16 mm
RCR086H电缆详细参数
RCR086H-SFSPFW-L选型表及损耗指标@25℃，可定制

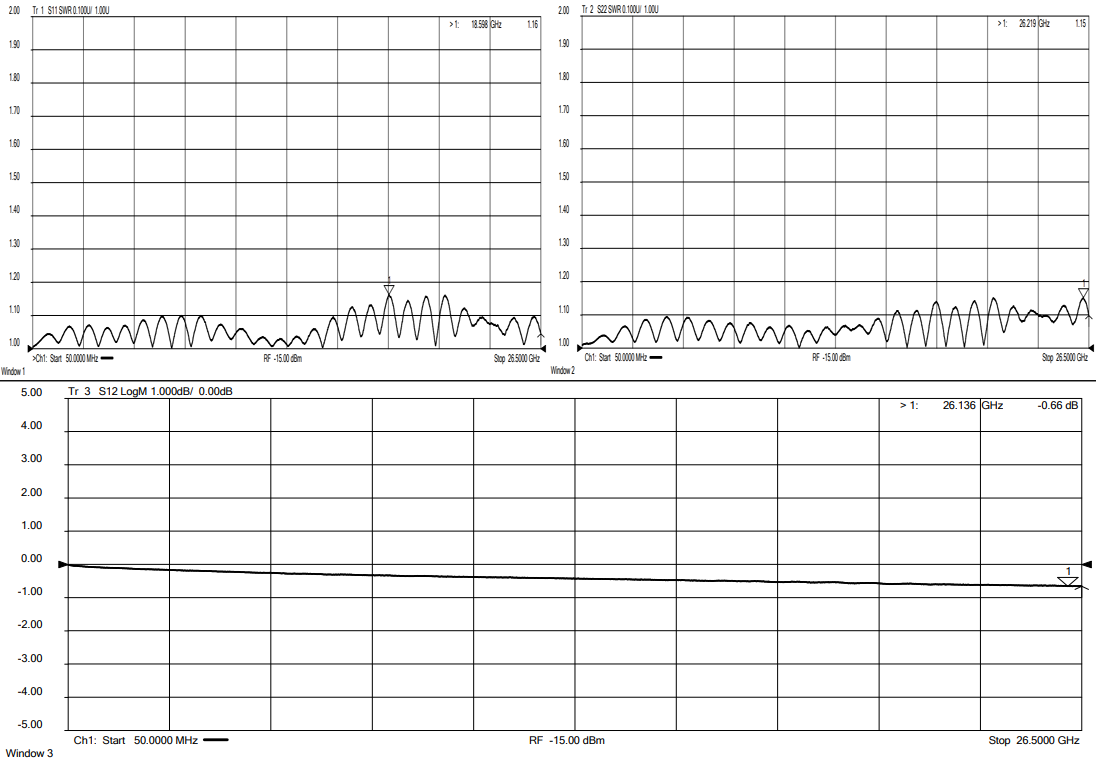

RFTOP P/N L(mm) 3GHz 15GHz 26.5GHz 预估交期 测试曲线
RCR086H-SFSPFW-100 100 0.62 dB 0.80 dB 0.92 dB 现货产品
RCR086H-SFSPFW-150 150 0.68 dB 0.94 dB 1.14 dB 7-14天
RCR086H-SFSPFW-200 200 0.74 dB 1.09 dB 1.35 dB 7-14天
RCR086H-SFSPFW-300 300 0.86 dB 1.39 dB 1.77 dB 7-14天
RCR086H-SFSPFW-600 600 1.22 dB 2.28 dB 3.04 dB 7-14天
RCR086H-SFSPFW-1M 1000 1.69 dB 3.46 dB 4.74 dB 7-14天
定制服务：包括接头、长度、相位匹配/追踪、时延及更优电性能，欢迎使用智能计算器。

规格书预览 下载中文版   下载English版
