N公 转 N公 RG系列同轴电缆组件|精密型, DC-8.5GHz, 配接RCG142电缆, 线径4.95mm

N公 转 N公 RG系列同轴电缆组件|精密型, DC-8.5GHz, 配接RCG142电缆, 线径4.95mm

  • 产品型号：RCG142-NMNM-L
  • 产品等级：精密型
  • 频率范围：DC-8.5GHz
  • 驻  波  比：1.25 Max
  • 损耗@⻓1米：2.06 dB Max @8.5GHz
  • 电容值：95 pF/m
  • 传播速率：70%
  • 屏蔽效率：80dB Min
  • 介质耐压：1400V@DC
  • 工作温度：-40~+85℃
  • 连接器：N公
  • 材料特性：黄铜镀三元合金
  • 预估交期：7-10天
RCG142 结构特性
结构 材料 外径
1.中心导体 单芯镀银铜线 0.93 mm
2.电介质 聚四氟乙烯 2.98 mm
3.内屏蔽层 镀银铜丝编织 3.50 mm
4.外屏蔽层 镀银铜丝编织 4.00 mm
5.电缆护套 橙色FEP 4.95 mm
产品选型表及损耗指标@25℃，可定制

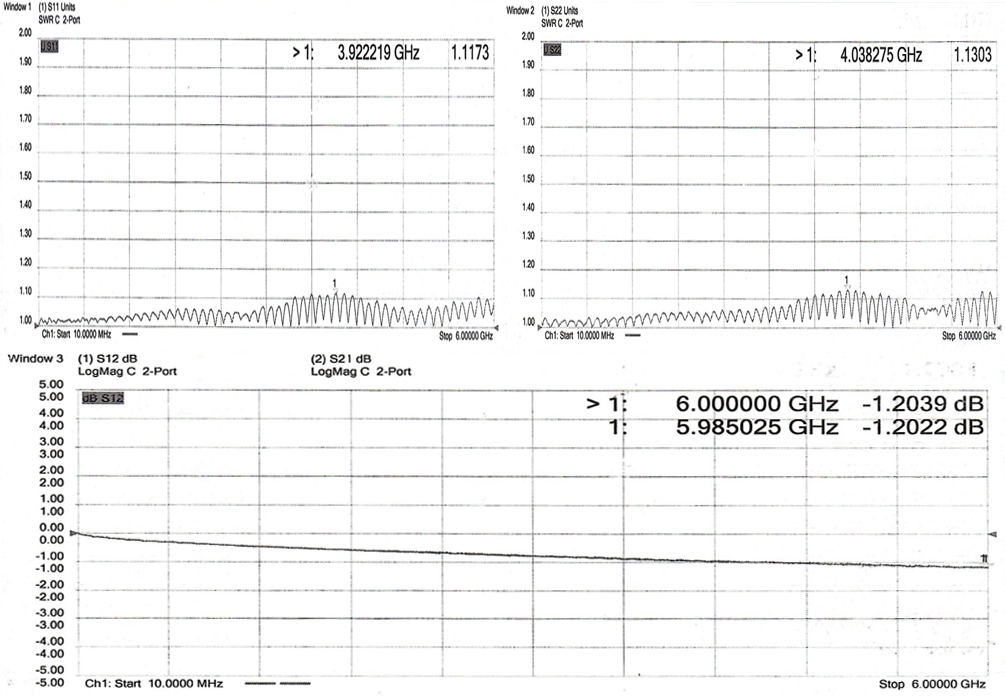

RFTOP P/N L(mm) 3GHz 6GHz 8.5GHz 测试曲线
RCG142-NMNM-15M 15000 13.22 dB 19.65 dB 25.24 dB
RCG142-NMNM-20M 20000 17.49 dB 26.07 dB 33.51 dB
RCG142-NMNM-24M 24000 20.91 dB 31.21 dB 40.14 dB
RCG142-NMNM-25M 25000 21.76 dB 32.49 dB 41.79 dB
RCG142-NMNM-32M 32000 27.74 dB 41.47 dB 53.38 dB
RCG142-NMNM-33M 33000 28.60 dB 42.76 dB 55.04 dB
RCG142-NMNM-40M 40000 34.58 dB 51.74 dB 66.63 dB
RCG142-NMNM-80M 80000 68.76 dB 103.09 dB 132.85 dB
定制服务：包括接头、长度、相位匹配/追踪、时延及更优电性能。

规格书预览 下载中文版   下载English版
