L29(DIN 7/16)公 转 4.3-10公 RG系列同轴电缆组件|精密型, DC-6GHz, 配接RCG142电缆, 线径4.95mm

L29(DIN 7/16)公 转 4.3-10公 RG系列同轴电缆组件|精密型, DC-6GHz, 配接RCG142电缆, 线径4.95mm

  • 产品型号：RCG142-DMW4310M-L
  • 产品等级：精密型
  • 频率范围：DC-6GHz
  • 驻  波  比：1.25 Max
  • 损耗@⻓1米：1.72 dB Max @6GHz
  • 电容值：95 pF/m
  • 传播速率：70%
  • 屏蔽效率：80dB Min
  • 介质耐压：1400V@DC
  • 工作温度：-40~+85℃
  • 连接器：L29(DIN 7/16)公
  • 材料特性：黄铜镀三元合金
  • 预估交期：7-10天
RCG142 结构特性
结构 材料 外径
1.中心导体 单芯镀银铜线 0.93 mm
2.电介质 聚四氟乙烯 2.98 mm
3.内屏蔽层 镀银铜丝编织 3.50 mm
4.外屏蔽层 镀银铜丝编织 4.00 mm
5.电缆护套 橙色FEP 4.95 mm
产品选型表及损耗指标@25℃，可定制
RFTOP P/N L(mm) 3GHz 4GHz 6GHz 测试曲线

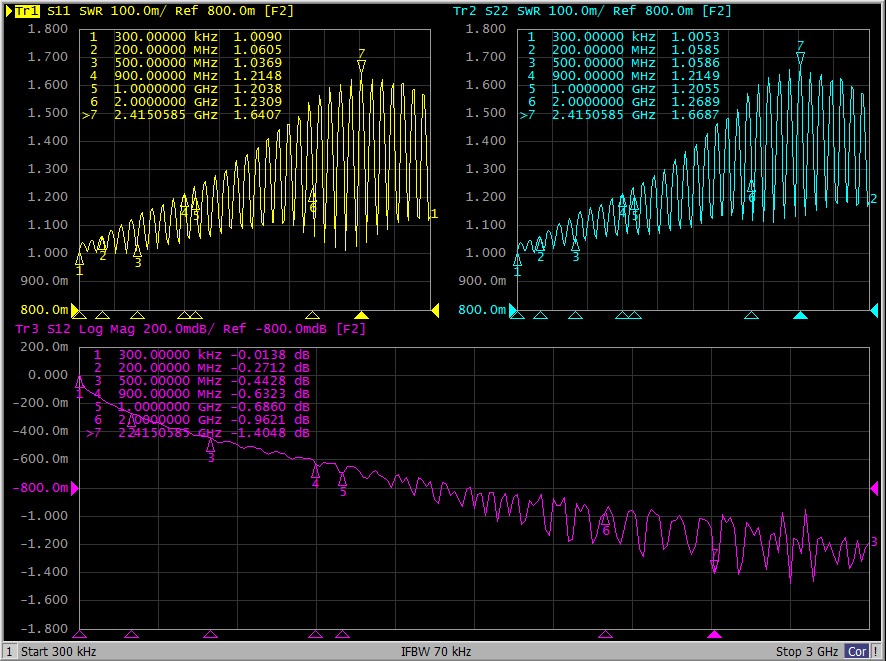

RCG142-DMW4310M-1.2M 1200 1.43 dB 1.72 dB 1.98 dB 查看曲线图

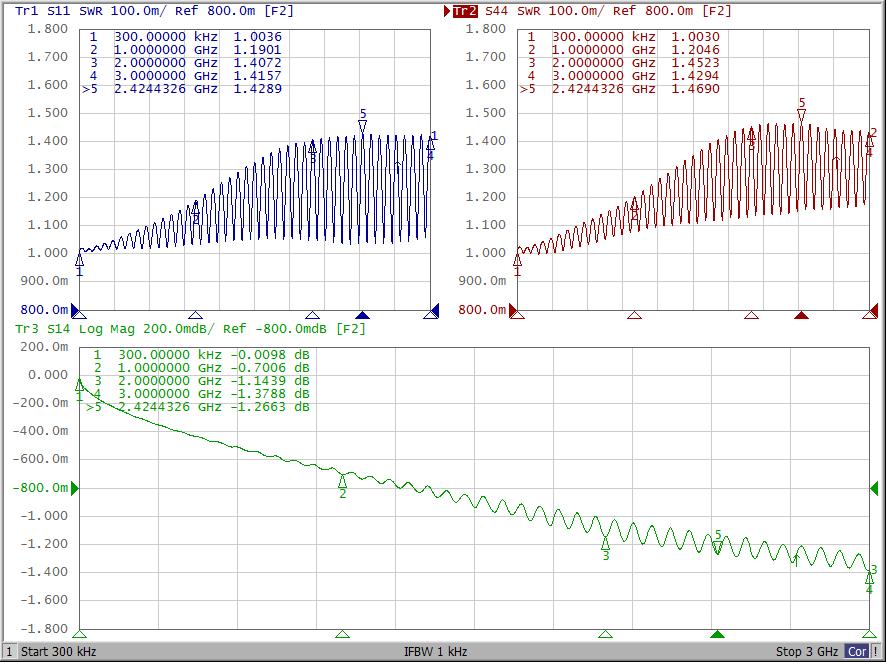

RCG142-DMW4310M-1.6M 1600 1.77 dB 2.16 dB 2.51 dB 查看曲线图
定制服务：包括接头、长度、相位匹配/追踪、时延及更优电性能。

规格书预览 下载中文版   下载English版

选型工具 | 同轴电缆组件 | 微波电缆组件 | 带铠甲同轴组件 | 定制电缆组件 | Cable Assemblys（DC-110GHz）
RFTOP提供超过1000款同轴射频电缆组件，频率覆盖DC-110GHz，按应用分为动态和静态两大类，按材质结构分超柔、柔性、半柔、半刚等，可提供稳幅稳相、相位匹配、低损耗、低延迟等高性能产品定制。 RFTOP产品出厂100%射频性能测试，95%以上型号提供产品实测性能曲线图（可在规格书上查询）。RFTOP产品具有频率范围广、界面尺寸精准、电压驻波比小、可靠性高、耐久性好、高性价比、交期快等特点，请您放心选购。
