SMA公 转 SMA公 经济型超柔电缆组件|经济型, 超柔, DC-6GHz, 配接RCE520S电缆, 线径5.2mm

SMA公 转 SMA公 经济型超柔电缆组件|经济型, 超柔, DC-6GHz, 配接RCE520S电缆, 线径5.2mm

  • 产品型号：RCE520S-SMWSM-L
  • 产品等级：经济型
  • 产品特性：超柔
  • 频率范围：DC-6GHz
  • 驻  波  比：1.22 Max
  • 损耗@⻓1米：1.68 dB Max @6GHz
  • 传播速率：70%
  • 屏蔽效率：80dB Min
  • 工作温度：-40~+85℃
  • 连接器：SMA公
  • 材料特性：不锈钢
  • 预估交期：7-10天
RCE520S 结构特性
结构 材料 外径
1.中心导体 镀银铜线 0.92 mm
2.电介质 聚四氟乙烯 3.00 mm
3.内屏蔽层 镀银铜丝编织 3.50 mm
4.外屏蔽层 镀银铜丝编织 3.95 mm
5.电缆护套 蓝色PVC/PUR 5.20 mm
产品选型表及损耗指标@25℃，可定制

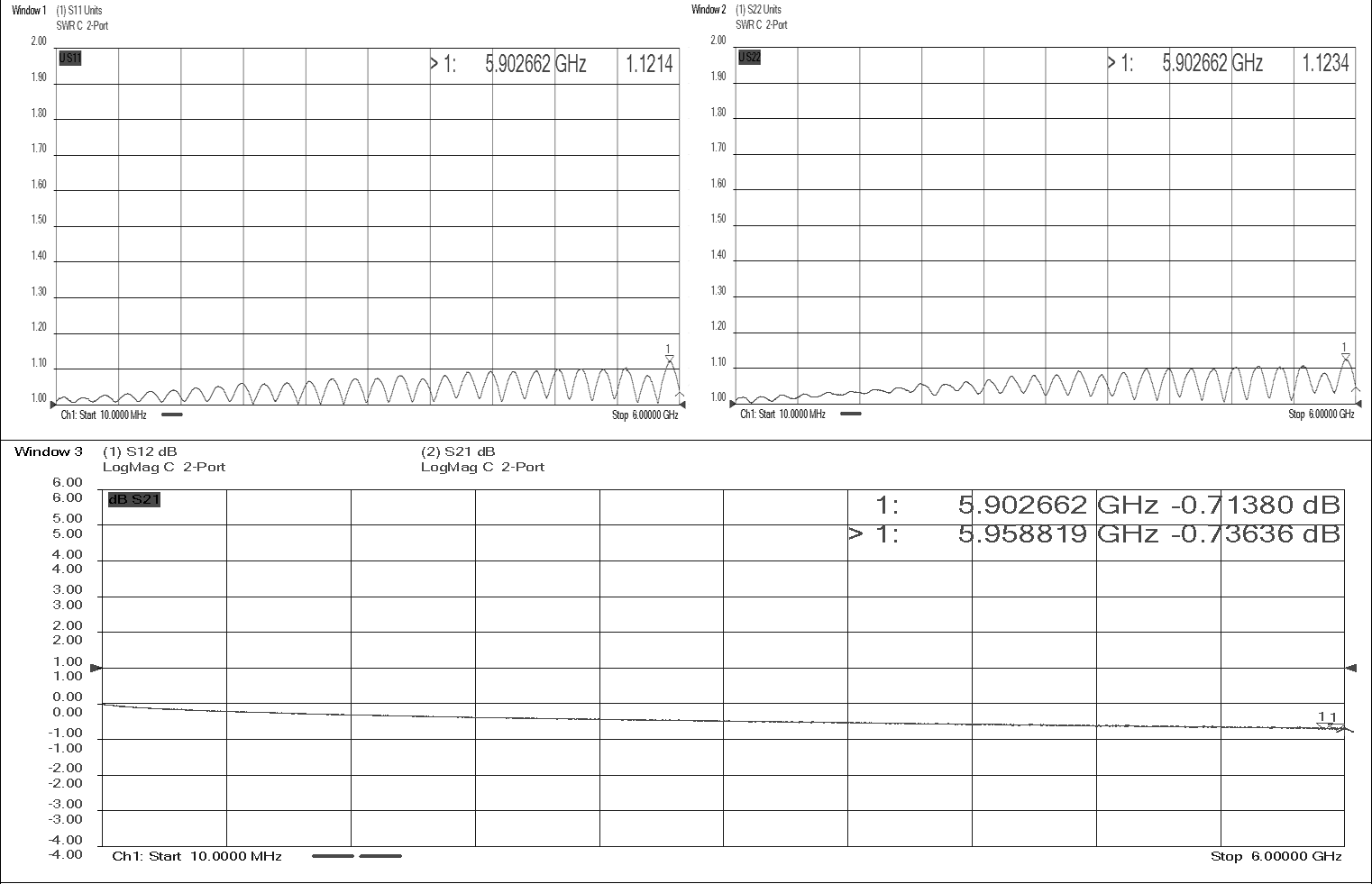

RFTOP P/N L(mm) 3GHz 4GHz 6GHz 测试曲线
RCE520S-SMWSM-500 500 0.81 dB 0.93 dB 1.04 dB 查看曲线图
定制服务：包括接头、长度、相位匹配/追踪、时延及更优电性能。

规格书预览 下载中文版   下载English版
