N公 转 N公 经济型超柔电缆组件|经济型, 超柔, DC-18GHz, 配接RCE520电缆, 线径5.2mm

N公 转 N公 经济型超柔电缆组件|经济型, 超柔, DC-18GHz, 配接RCE520电缆, 线径5.2mm

  • 产品型号：RCE520-NMNM-L
  • 产品等级：经济型
  • 产品特性：超柔
  • 频率范围：DC-18GHz
  • 驻  波  比：1.25 Max
  • 损耗@⻓1米：2.55 dB Max @18GHz
  • 电容值：94 pF/m
  • 传播速率：70%
  • 屏蔽效率：90dB Min
  • 介质耐压：1500V@DC
  • 工作温度：-40~+85℃
  • 连接器：N公
  • 材料特性：不锈钢
  • 预估交期：7-10天
RCE520 结构特性
结构 材料 外径
1.中心导体 镀银铜线 0.91 mm
2.电介质 聚四氟乙烯 3.00 mm
3.内屏蔽层 镀银铜带绕包 3.30 mm
4.外屏蔽层 镀银铜丝编织 3.65 mm
5.电缆护套 蓝色FEP 5.20 mm
RCE520 可替代型号
Times Tflex-402
Harbour SS402
产品选型表及损耗指标@25℃，可定制
RFTOP P/N L(mm) 3GHz 10GHz 18GHz 测试曲线

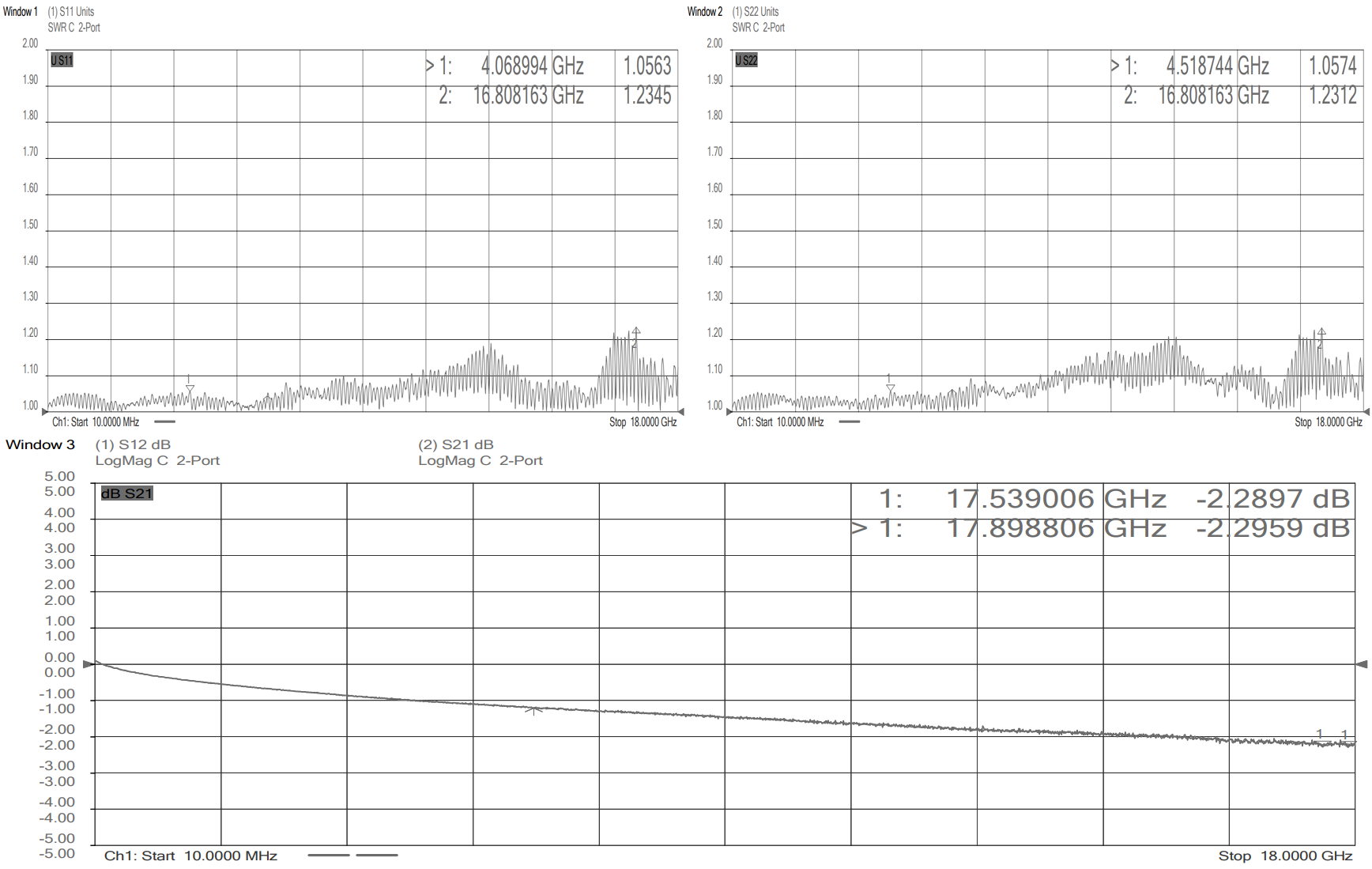

RCE520-NMNM-1M 1000 1.19 dB 1.96 dB 2.55 dB 查看曲线图
RCE520-NMNM-1.5M 1500 1.54 dB 2.69 dB 3.58 dB
RCE520-NMNM-12M 12000 8.82 dB 18.02 dB 25.14 dB
定制服务：包括接头、长度、相位匹配/追踪、时延及更优电性能。

规格书预览 下载中文版   下载English版
