N公 转 N公 超低损稳相电缆组件|精密型, 低损耗, DC-18GHz, 配接RCA800电缆, 线径7.8mm

N公 转 N公 超低损稳相电缆组件|精密型, 低损耗, DC-18GHz, 配接RCA800电缆, 线径7.8mm

  • 产品型号：RCA800-NMNM-L
  • 产品等级：精密型
  • 产品特性：低损耗
  • 频率范围：DC-18GHz
  • 驻  波  比：1.25 Max
  • 损耗@⻓1米：1.17 dB Max @18GHz
  • 介电常数：1.45
  • 电容值：80 pF/m
  • 电感值：0.17 uH/m
  • 传播速率：83%
  • 屏蔽效率：90dB Min
  • 介质耐压：2500V@DC
  • 温度相位：750 PPM Max
  • 工作温度：-40~+125℃
  • 连接器：N公
  • 材料特性：不锈钢
  • 预估交期：7-10天
RCA800 结构特性
结构 材料 外径
1.中心导体 单芯镀银铜线 2.30 mm
2.电介质 低密度聚四氟乙烯 6.30 mm
3.内屏蔽层 镀银铜带绕包 6.60 mm
4.外屏蔽层 镀银铜丝编织 7.15 mm
5.电缆护套 灰色FEP 7.80 mm
RCA800 可替代型号
Micro-Coax UFB311A
IW 2801
产品选型表及损耗指标@25℃，可定制

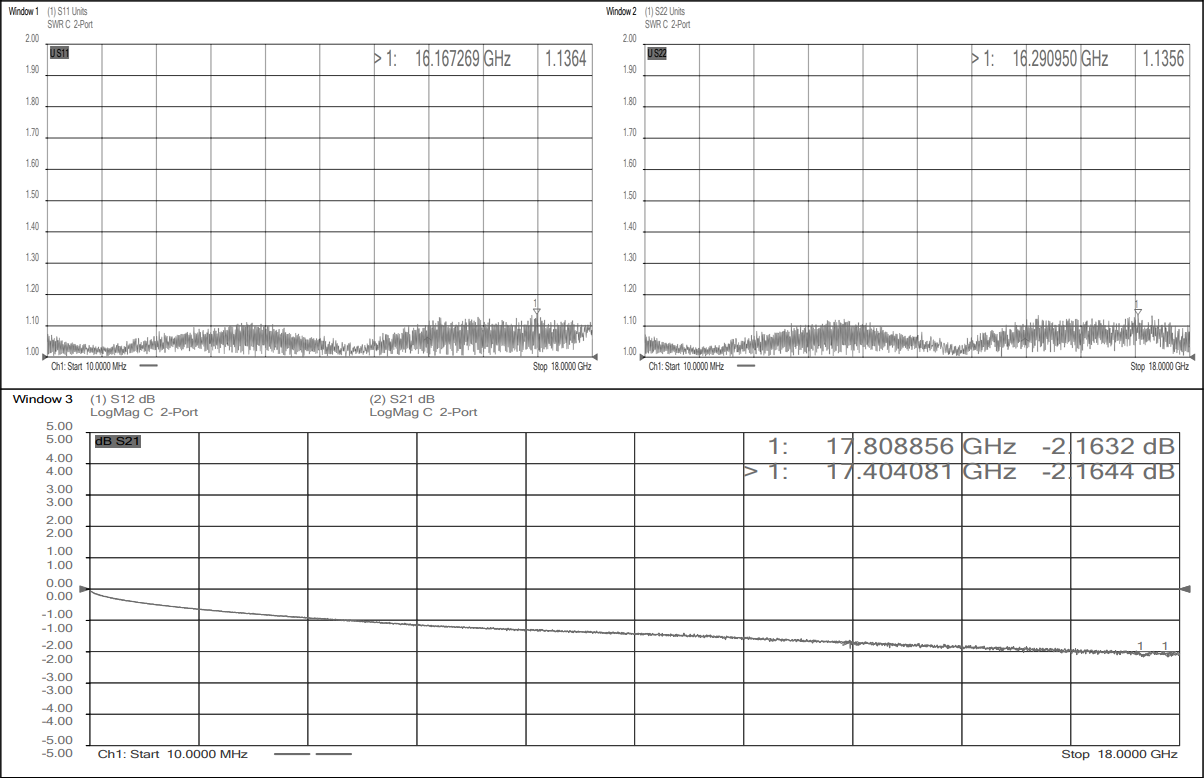

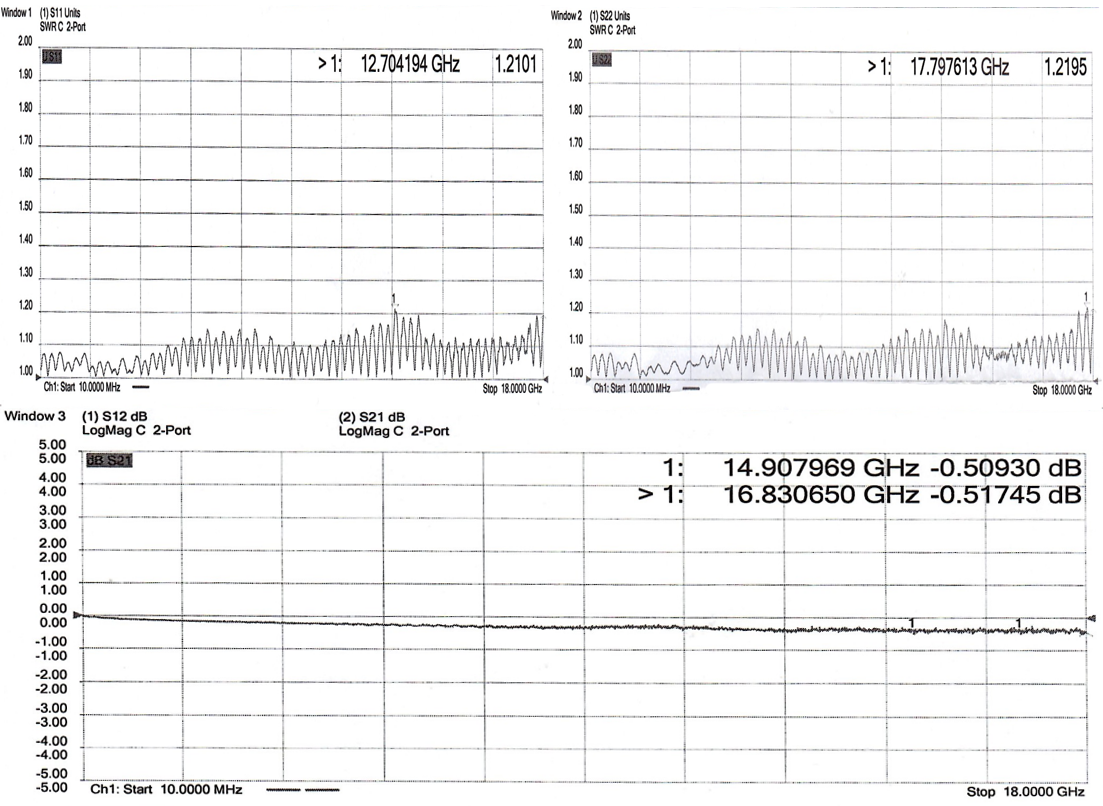

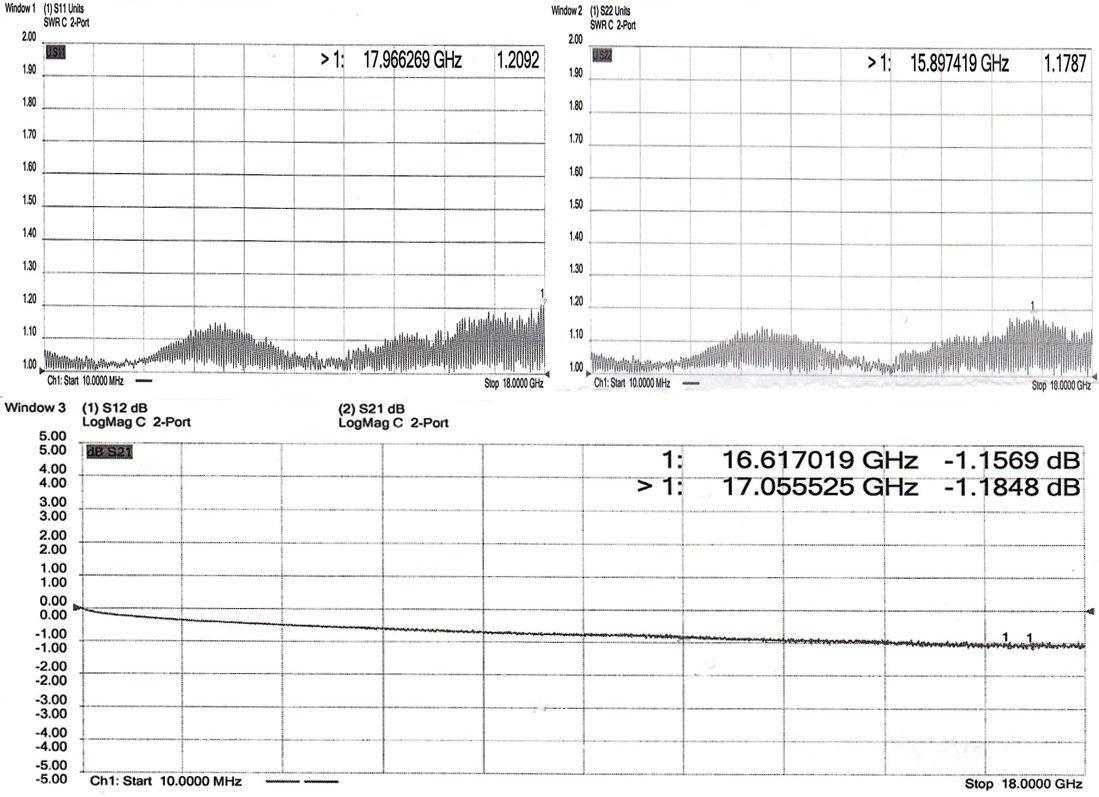

RFTOP P/N L(mm) 3GHz 10GHz 18GHz 测试曲线
RCA800-NMNM-700 700 0.68 dB 0.85 dB 0.97 dB
RCA800-NMNM-1M 1000 0.76 dB 1.00 dB 1.17 dB
RCA800-NMNM-1.5M 1500 0.89 dB 1.25 dB 1.50 dB
RCA800-NMNM-2M 2000 1.02 dB 1.50 dB 1.84 dB
RCA800-NMNM-3M 3000 1.28 dB 2.00 dB 2.51 dB
RCA800-NMNM-7.5M 7500 2.45 dB 4.26 dB 5.52 dB
定制服务：包括接头、长度、相位匹配/追踪、时延及更优电性能。

规格书预览 下载中文版   下载English版
