L29(DIN 7/16)公 转 N公 超低损稳相电缆组件|精密型, 低损耗, DC-7.5GHz, 配接RCA800电缆, 线径7.8mm

L29(DIN 7/16)公 转 N公 超低损稳相电缆组件|精密型, 低损耗, DC-7.5GHz, 配接RCA800电缆, 线径7.8mm

  • 产品型号：RCA800-DMNM-L
  • 产品等级：精密型
  • 产品特性：低损耗
  • 频率范围：DC-7.5GHz
  • 驻  波  比：1.2 Max
  • 损耗@⻓1米：.82 dB Max @7.5GHz
  • 介电常数：1.45
  • 电容值：80 pF/m
  • 电感值：0.17 uH/m
  • 传播速率：83%
  • 屏蔽效率：90dB Min
  • 介质耐压：2500V@DC
  • 温度相位：750 PPM Max
  • 工作温度：-40~+125℃
  • 连接器：L29(DIN 7/16)公
  • 材料特性：黄铜镀三元合金
  • 预估交期：7-10天
RCA800 结构特性
结构 材料 外径
1.中心导体 单芯镀银铜线 2.30 mm
2.电介质 低密度聚四氟乙烯 6.30 mm
3.内屏蔽层 镀银铜带绕包 6.60 mm
4.外屏蔽层 镀银铜丝编织 7.15 mm
5.电缆护套 灰色FEP 7.80 mm
RCA800 可替代型号
Micro-Coax UFB311A
IW 2801
产品选型表及损耗指标@25℃，可定制

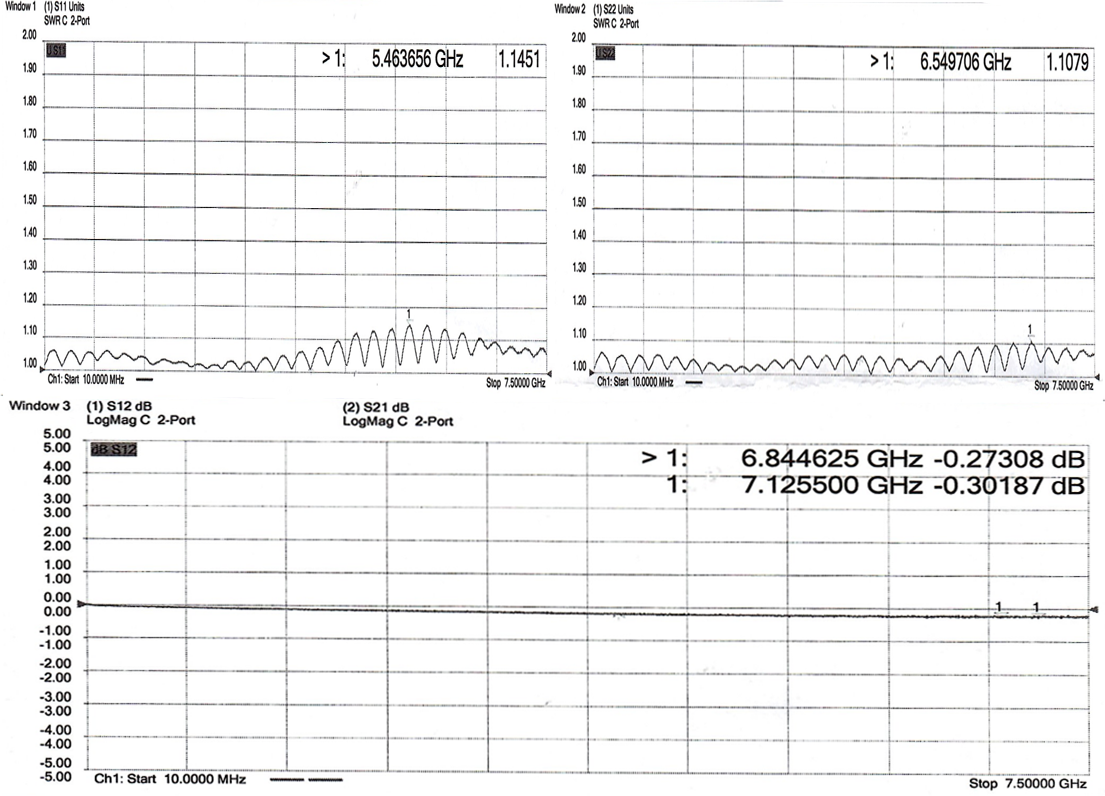

RFTOP P/N L(mm) 3GHz 5GHz 7.5GHz 测试曲线
RCA800-DMNM-1.5M 1500 0.79 dB 0.92 dB 1.03 dB
定制服务：包括接头、长度、相位匹配/追踪、时延及更优电性能。

规格书预览 下载中文版   下载English版
