SMA公 转 SMA公 超低损稳相电缆组件|精密型, 低损耗, DC-26.5GHz, 配接RCA510电缆, 线径5.1mm

SMA公 转 SMA公 超低损稳相电缆组件|精密型, 低损耗, DC-26.5GHz, 配接RCA510电缆, 线径5.1mm

  • 产品型号：RCA510-SMSM-L
  • 产品等级：精密型
  • 产品特性：低损耗
  • 频率范围：DC-26.5GHz
  • 驻  波  比：1.3 Max
  • 损耗@⻓1米：1.88 dB Max @26.5GHz
  • 介电常数：1.45
  • 电容值：80 pF/m
  • 电感值：0.18 uH/m
  • 传播速率：83%
  • 屏蔽效率：90dB Min
  • 介质耐压：1500V@DC
  • 温度相位：750 PPM Max
  • 工作温度：-40~+125℃
  • 连接器：SMA公
  • 材料特性：不锈钢
  • 预估交期：7-10天
RCA510 结构特性
结构 材料 外径
1.中心导体 单芯镀银铜线 1.45 mm
2.电介质 低密度聚四氟乙烯 3.99 mm
3.内屏蔽层 镀银铜带绕包 4.19 mm
4.外屏蔽层 镀银铜丝编织 4.60 mm
5.电缆护套 灰色FEP 5.10 mm
RCA510 可替代型号
Micro-Coax UFB205A
ZDecl ZLB510
产品选型表及损耗指标@25℃，可定制
RFTOP P/N L(mm) 3GHz 15GHz 26.5GHz 测试曲线

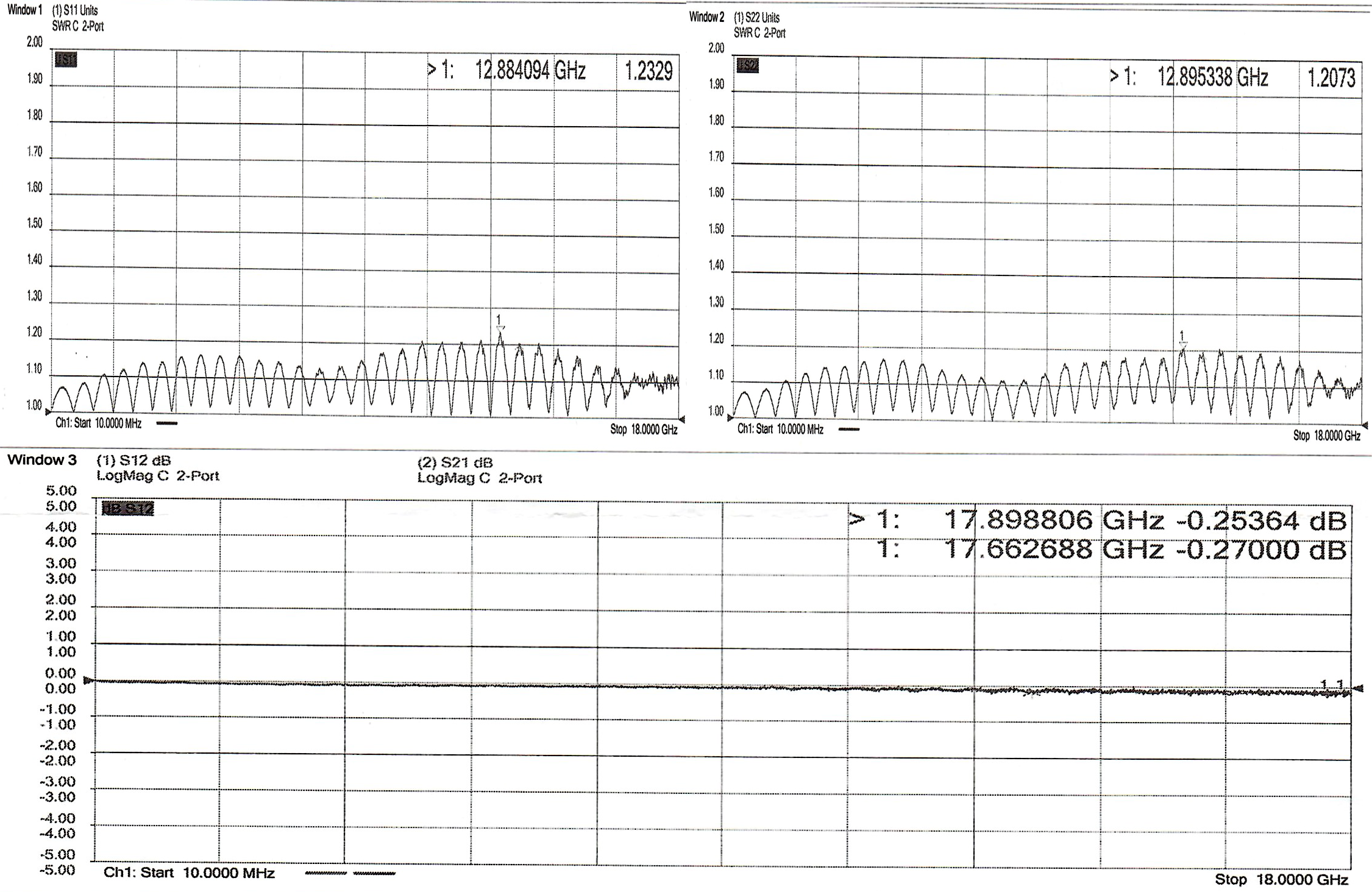

RCA510-SMSM-250 250 0.70 dB 0.83 dB 0.92 dB 查看曲线图

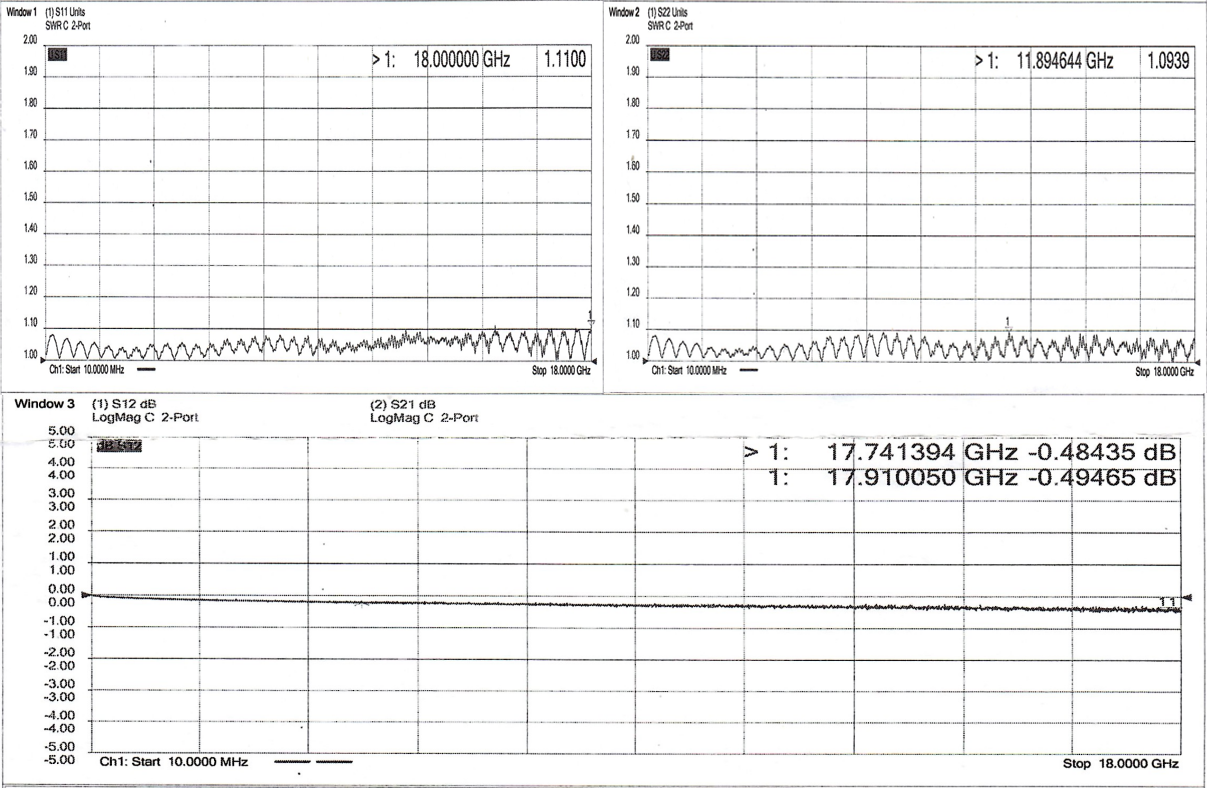

RCA510-SMSM-300 300 0.72 dB 0.88 dB 0.98 dB

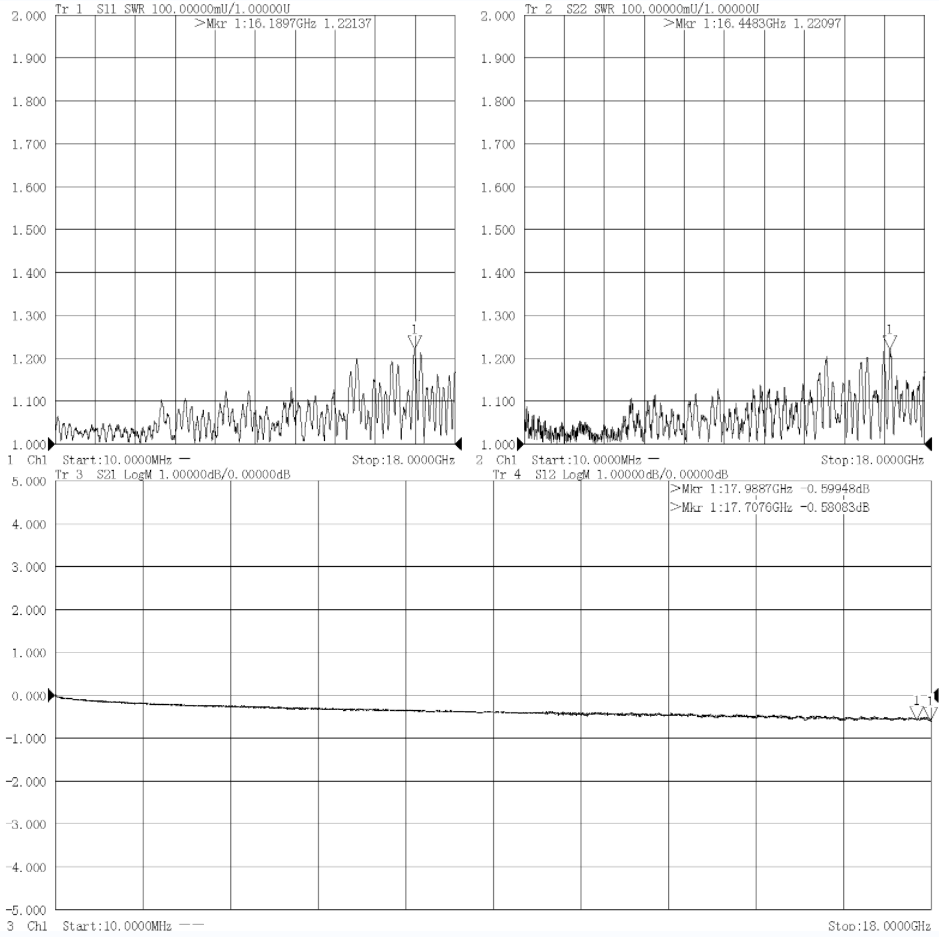

RCA510-SMSM-500 500 0.80 dB 1.07 dB 1.24 dB 查看曲线图
RCA510-SMSM-600 600 0.85 dB 1.16 dB 1.37 dB

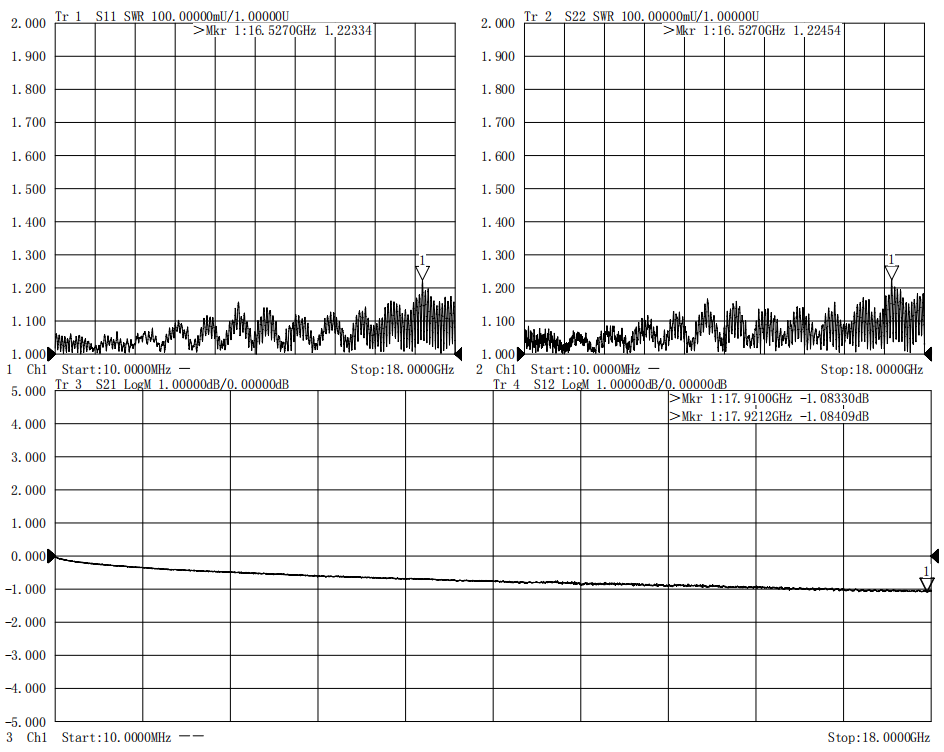

RCA510-SMSM-1M 1000 1.01 dB 1.53 dB 1.88 dB 查看曲线图

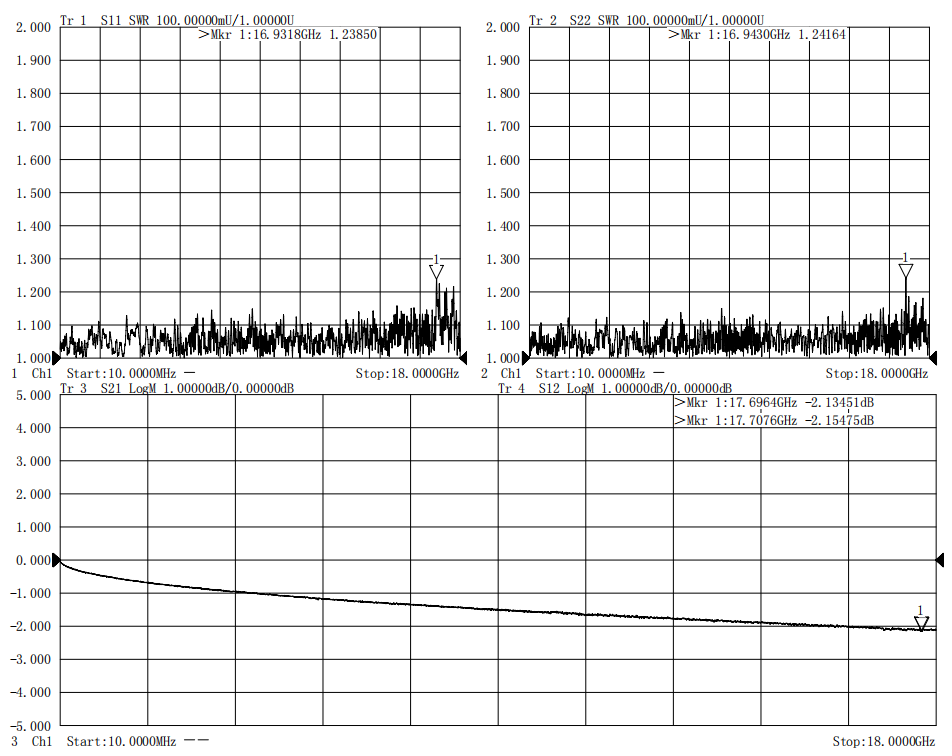

RCA510-SMSM-2M 2000 1.42 dB 2.47 dB 3.15 dB 查看曲线图
定制服务：包括接头、长度、相位匹配/追踪、时延及更优电性能。

规格书预览 下载中文版   下载English版
