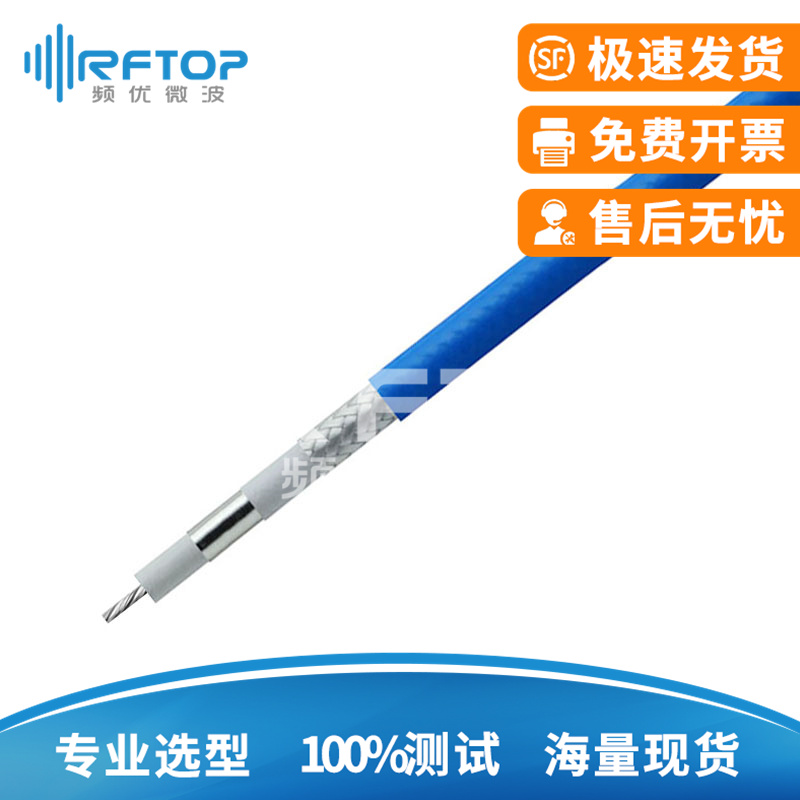

RCT500S高性能测试电缆, DC-26.5GHz, 线径5.2mm, 蓝色PUR, 精密型, 超柔

RCT500S高性能测试电缆, DC-26.5GHz, 线径5.2mm, 蓝色PUR, 精密型, 超柔

  • 产品型号：RCT500S
  • 产品等级：精密型
  • 产品特性：超柔
  • 频率范围：DC-26.5GHz
  • 损耗@长1米：2.19 dB Max @26.5GHz
  • CW功率@25℃：24W @26.5GHz, 76W @3GHz
  • 传播速率：76%
  • 屏蔽效率：90dB Min
  • 幅度稳定性：±0.03dB Max
  • 机械相位：±2.7°
  • 材料特性：蓝色PUR
  • 工作温度：-55~+85℃
  • 预估交期：7-10天
小批量快购 Go RFbuy射频商城

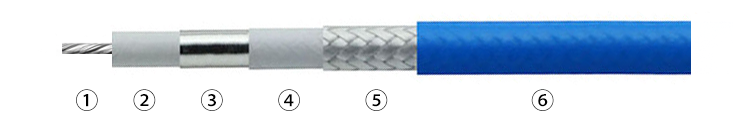

RCT500S结构特性
结构 材料 外径(mm)
1.中心导体 绞合镀银铜线 1.02
2.电介质 低密度聚四氟乙烯 3.07
3.内屏蔽层 镀银铜带编织 3.27
4.中间层 低密度聚四氟乙烯 3.47
5.外屏蔽层 镀银铜丝编织 3.80
6.电缆护套 蓝色PUR 5.20
频率(MHz) 衰减(dB/100M) CW功率(W)
300 21.05 246
500 27.28 190
1000 38.85 133
2450 61.60 84
3000 68.43 76
4000 79.49 65
6000 98.35 53
8000 114.53 45
10000 129.00 40
12400 144.79 36
18000 177.20 29
26500 219.20 24
dB/100M=K1× sqrt(FMHz) + K2× FMHz
K1=1.2 , K2=.0009 , P3=5175
RCT500S电缆和配件订货信息
RFTOP P/N 规格和包装 长度
RCT500S-10M 密封袋装 10米
RCT500S-300M 木质卷轴 300米
RCT500S电缆组件订货信息
RFTOP P/N 工作频率及连接器类型 长度
RCT500S-SMSF-L DC-26.5GHz, SMA公 - SMA母 可定制|查看
RCT500S-SMSM-L DC-26.5GHz, SMA公 - SMA公 可定制|查看
RCT500S-SFSF-L DC-26.5GHz, SMA母 - SMA母 可定制|查看
RCT500S-NMNF-L DC-18GHz, N公 - N母 可定制|查看
RCT500S-NMNM-L DC-18GHz, N公 - N公 可定制|查看
RCT500S-NFNF-L DC-18GHz, N母 - N母 可定制|查看
定制服务：接头、长度、相位匹配/追踪、时延等，更多RCT500S组件或使用智能计算器。

规格书预览 下载中文版   下载English版
