RCT200高性能测试电缆, DC-110GHz, 线径2mm, 黄色FEP, 精密型, 稳相

RCT200高性能测试电缆, DC-110GHz, 线径2mm, 黄色FEP, 精密型, 稳相

  • 产品型号：RCT200
  • 产品等级：精密型
  • 产品特性：稳相
  • 频率范围：DC-110GHz
  • 传播速率：76%
  • 屏蔽效率：90dB Min
  • 幅度稳定性：±0.15dB Max
  • 机械相位：±9°
  • 材料特性：黄色FEP
  • 预估交期：7-10天

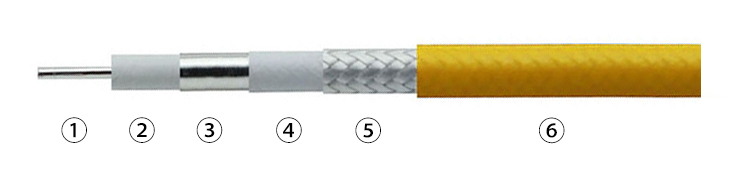

RCT200结构特性
结构 材料 外径(mm)
1.中心导体 单芯镀银铜线 0.30
2.电介质 低密度聚四氟乙烯 0.92
3.内屏蔽层 镀银铜带编织 1.05
4.中间层 低密度聚四氟乙烯 1.30
5.外屏蔽层 镀银铜丝编织 1.50
6.电缆护套 黄色FEP 2.00
频率(MHz) 衰减(dB/100M) CW功率(W)
110000 1,314.31 7
90000 1,177.24 8
75000 1,065.93 9
67000 1,002.73 9
50000 856.61 11
RCT200电缆和配件订货信息
RFTOP P/N 规格和包装 长度
RCT200-10M a cable 10米
RCT200-300M Coil 300米
RCT200电缆组件订货信息
RFTOP P/N 连接器类型 长度
RCV800-DWFWF-L DC-110GHz，NMD1.0母 - 1.0mm母，装配RCV800铠甲 可定制|查看
RCV800-DWFDWM-L DC-110GHz，NMD1.0母 - NMD1.0公，装配RCV800铠甲 可定制|查看
RCP400-WMWF-L DC-110GHz，1.0mm公 - 1.0mm母，装配RCP400铠甲 可定制|查看
RCP400-WMWM-L DC-110GHz，1.0mm公 - 1.0mm公，装配RCP400铠甲 可定制|查看
RCP400-WFWF-L DC-110GHz，1.0mm母 - 1.0mm母，装配RCP400铠甲 可定制|查看
RCT200-WMWF-L DC-110GHz，1.0mm公 - 1.0mm母 可定制|查看
RCT200-WMWM-L DC-110GHz，1.0mm公 - 1.0mm公 可定制|查看
RCT200-WFWF-L DC-110GHz，1.0mm母 - 1.0mm母 可定制|查看

规格书预览 下载中文版   下载English版
