RCT150高性能测试电缆, DC-110GHz, 线径1.85mm, 蓝色FEP, 精密型, 稳相

RCT150高性能测试电缆, DC-110GHz, 线径1.85mm, 蓝色FEP, 精密型, 稳相

  • 产品型号：RCT150
  • 产品等级：精密型
  • 产品特性：稳相
  • 频率范围：DC-110GHz
  • 传播速率：80%
  • 屏蔽效率：90dB Min
  • 幅度稳定性：±0.15dB Max
  • 介质耐压：400V@DC
  • 机械相位：±9°
  • 材料特性：蓝色FEP
  • 预估交期：7-10天

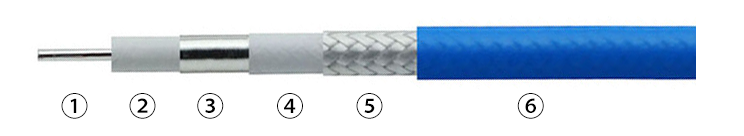

RCT150结构特性
结构 材料 外径(mm)
1.中心导体 单芯镀银铜线 0.31
2.电介质 低密度聚四氟乙烯 0.88
3.内屏蔽层 镀银铜带绕包 1.00
4.中间层 低密度聚四氟乙烯 1.20
5.外屏蔽层 镀银铜丝编织 1.45
6.电缆护套 蓝色FEP 1.85
频率(MHz) 衰减(dB/100M) CW功率(W)
110000 1,314.31 3
90000 1,177.24 4
75000 1,065.93 4
67000 1,002.73 4
50000 856.61 5
RCT150电缆和配件订货信息
RFTOP P/N 规格和包装 长度
RCT150-10M a cable 10米
RCT150电缆组件订货信息
RFTOP P/N 连接器类型 长度
RCT150-WMWF-L DC-110GHz，1.0mm公 - 1.0mm母 可定制|查看
RCT150-WMWM-L DC-110GHz，1.0mm公 - 1.0mm公 可定制|查看
RCT150-WFWF-L DC-110GHz，1.0mm母 - 1.0mm母 可定制|查看

规格书预览 下载中文版   下载English版

选型工具 | 同轴电缆 | 射频电缆 | 微波电缆 | 低损耗组件 | 定制电缆 | Coaxial Cable（DC-110GHz）
RFTOP提供超过200款同轴射频电缆，频率覆盖DC-110GHz，按应用分为动态和静态两大类，按材质结构分超柔、柔性、半柔、半刚等，可提供稳幅稳相、相位匹配、低损耗、低延迟等高性能产品定制。 RFTOP产品出厂100%射频性能测试，95%以上型号提供产品实测性能曲线图（可在规格书上查询）。RFTOP产品具有频率范围广、界面尺寸精准、电压驻波比小、可靠性高、耐久性好、高性价比、交期快等特点，请您放心选购。
