RCQ160内部互联电缆, DC-110GHz, 线径1.6mm, 蓝色FEP, 精密型

RCQ160内部互联电缆, DC-110GHz, 线径1.6mm, 蓝色FEP, 精密型

  • 产品型号：RCQ160
  • 产品等级：精密型
  • 频率范围：DC-110GHz
  • 电容值：94 pF/m
  • 传播速率：70%
  • 屏蔽效率：90dB Min
  • 介质耐压：500V@DC
  • 材料特性：蓝色FEP
  • 预估交期：7-10天

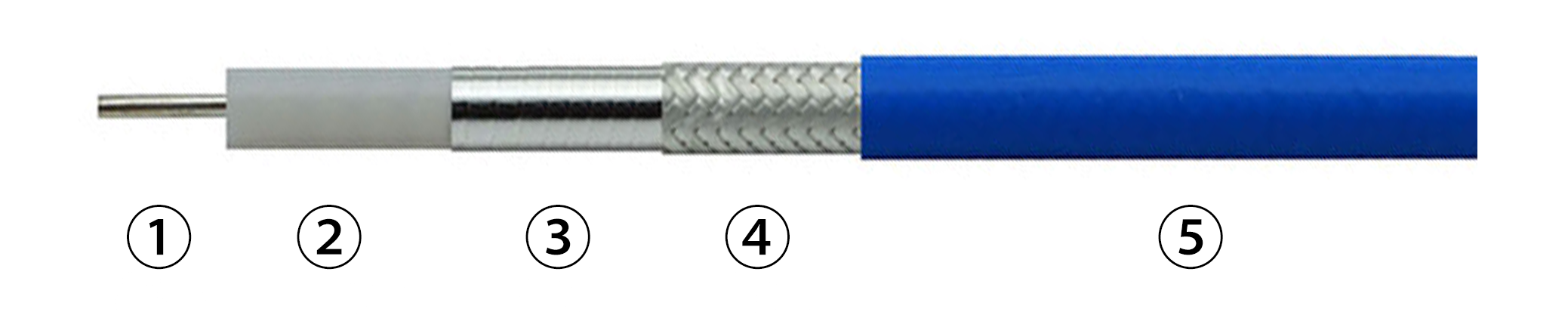

RCQ160结构特性
结构 材料 外径(mm)
1.中心导体 单芯镀银铜线 0.30
2.电介质 固态聚四氟乙烯 0.97
3.内屏蔽层 镀银铜带绕包 1.12
4.外屏蔽层 镀银铜丝编织 1.32
5.电缆护套 蓝色FEP 1.60
频率(MHz) 衰减(dB/100M) CW功率(W)
110000 1,499.19
90000 1,348.28
75000 1,224.94
67000 1,154.58
50000 990.94
RCQ160电缆和配件订货信息
RFTOP P/N 规格和包装 长度
RCQ160-10M a cable 10米
RCQ160-300M Coil 300米
RCQ160电缆组件订货信息
RFTOP P/N 连接器类型 长度

规格书预览 下载中文版   下载English版
