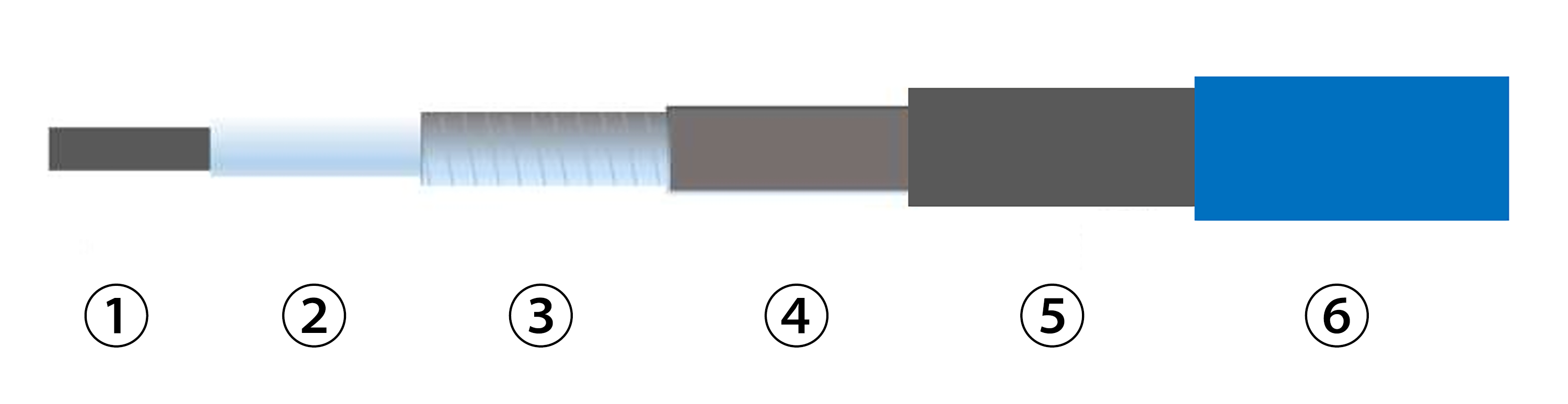

| RCH220结构特性 |
 |
| 结构 |
材料 |
外径(mm) |
| 1.中心导体 |
单芯镀银铜线 |
0.51 |
| 2.电介质 |
可熔性聚四氟乙烯 |
1.40 |
| 3.内屏蔽层 |
镀银铜带绕包 |
1.56 |
| 4.中间层 |
铝箔纵包 |
1.66 |
| 5.外屏蔽层 |
镀银铜丝编织 |
1.90 |
| 6.电缆护套 |
蓝色FEP |
2.20 |
| 频率(MHz) |
衰减(dB/100M) |
CW功率(W) |
| 500 |
48.01 |
133 |
| 1000 |
68.98 |
93 |
| 3000 |
124.14 |
51 |
| 6000 |
182.03 |
35 |
| 8000 |
214.14 |
30 |
| 10000 |
243.30 |
26 |
| 12400 |
275.59 |
23 |
| 18000 |
343.31 |
19 |
| 26500 |
433.72 |
15 |
| 40000 |
560.27 |
11 |
| 50000 |
645.84 |
10 |
| 67000 |
781.21 |
8 |
| dB/100M=K1× sqrt(FMHz) + K2× FMHz |
| K1=2.064745 , K2=.003683 , P3=6391.12 |
|
| RCH220电缆和配件订货信息 |
| RFTOP P/N |
规格和包装 |
长度 |
| RCH220-10M |
密封袋装 |
10米 |
| RCH220电缆组件订货信息 |
| RFTOP P/N |
工作频率及连接器类型 |
长度 |
| 定制服务：接头、长度、相位匹配/追踪、时延等，更多RCH220组件或使用智能计算器。 |
|
