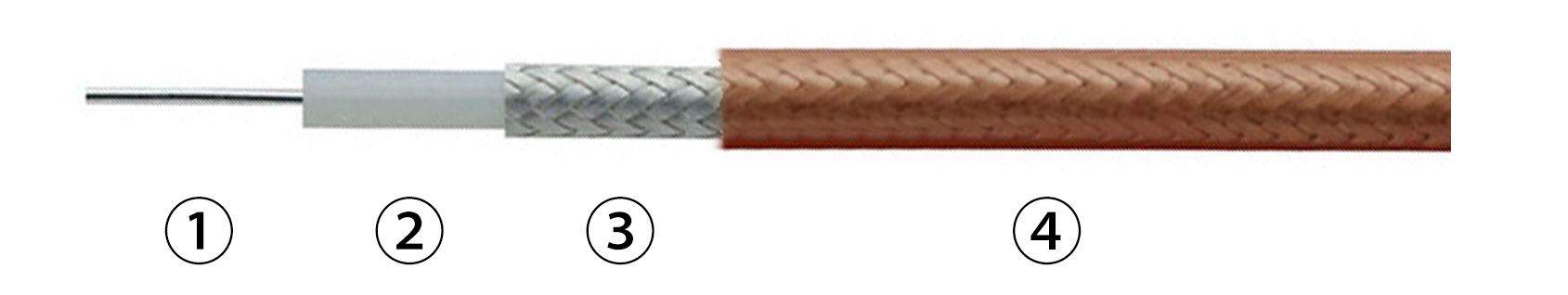

| RCG316结构特性 |
 |
| 结构 |
材料 |
外径(mm) |
| 1.中心导体 |
绞合镀银铜线 |
0.52 |
| 2.电介质 |
聚四氟乙烯 |
1.52 |
| 3.外屏蔽层 |
镀银铜丝编织 |
1.95 |
| 4.电缆护套 |
橙色FEP |
2.50 |
| 频率(MHz) |
衰减(dB/100M) |
CW功率(W) |
| 50 |
18.17 |
501 |
| 100 |
26.00 |
350 |
| 200 |
37.38 |
244 |
| 500 |
61.03 |
149 |
| 800 |
78.94 |
115 |
| 1000 |
89.36 |
102 |
| 2000 |
132.50 |
69 |
| 2450 |
149.12 |
61 |
| 3000 |
168.03 |
54 |
| 4000 |
199.63 |
46 |
| 5000 |
228.71 |
40 |
| 6000 |
256.00 |
36 |
| dB/100M=K1× sqrt(FMHz) + K2× FMHz |
| K1=2.4955 , K2=.01045 , P3=9110 |
|
| RCG316裸缆订货选型表 |
| RFTOP P/N |
规格包装 |
规格长度 |
| RCG316-10M |
密封袋装 |
10米 |
| RCG316-300M |
木质卷轴 |
300米 |
| RCG316电缆适配连接器选型表 |
| RFTOP P/N |
连接器名称 |
查看规格书 |
| RC6NMB-BYSG316 |
N母穿墙电缆连接器|经济型, 带密封圈, DC-6GHz |
查看规格书 |
| RC4TFB-B4FG316 |
TNC母四孔法兰电缆连接器|经济型, DC-4GHz |
查看规格书 |
| RC27SMWB-BG316 |
SMA公直角90度弯电缆连接器|精密型, DC-26.5GHz |
查看规格书 |
| RC40SAMB-BG316 |
SSMA公毫米波电缆连接器|精密型, DC-40GHz |
查看规格书 |
| RC40SAMWB-BG316 |
SSMA公直角90度弯毫米波电缆连接器|精密型, DC-40GHz |
查看规格书 |
| RC40SAFB-BG316 |
SSMA母毫米波电缆连接器|精密型, DC-40GHz |
查看规格书 |
| RC6BMB-BG316 |
BNC公电缆连接器|精密型, DC-6GHz |
查看规格书 |
| RC6MCMWB-BG316 |
MCX公直角90度弯电缆连接器|精密型, DC-6GHz |
查看规格书 |
| RCG316成品电缆组件选型表 |
| RFTOP P/N |
工作频率及连接器类型 |
查看规格书 |
| RCG316-TF4FSM-L |
DC-6GHz, TNC母 - SMA公 |
可定制|查看 |
| RCG316-BMNM-L |
DC-6GHz, BNC公 - N公 |
可定制|查看 |
| 定制服务：接头、长度、相位匹配/追踪、时延等，更多RCG316组件或使用智能计算器。 |
|
