RCG304RG系列同轴电缆, DC-12.4GHz, 线径7.1mm, 橙色FEP, 精密型

RCG304RG系列同轴电缆, DC-12.4GHz, 线径7.1mm, 橙色FEP, 精密型

  • 产品型号：RCG304
  • 产品等级：精密型
  • 频率范围：DC-12.4GHz
  • 电容值：95 pF/m
  • 传播速率：70%
  • 屏蔽效率：80dB Min
  • 介质耐压：3000V@DC
  • 材料特性：橙色FEP
  • 预估交期：7-10天

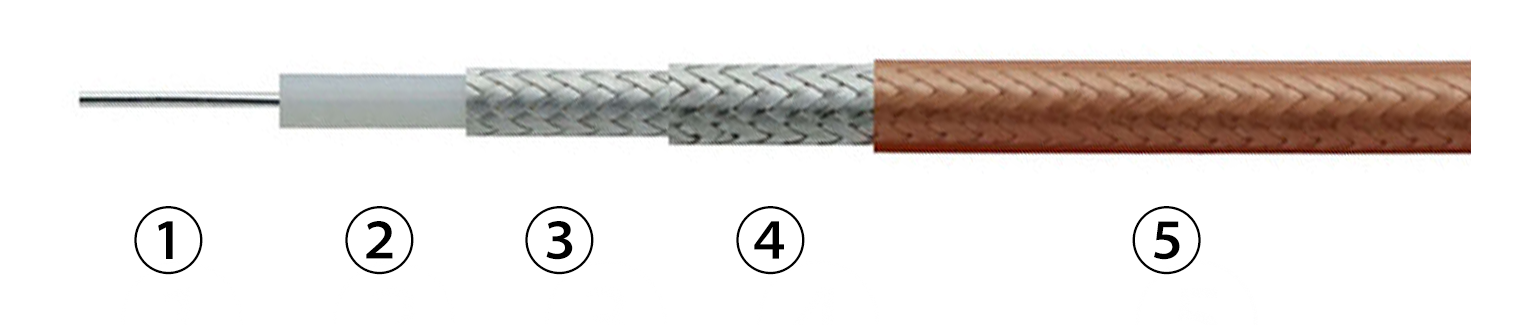

RCG304结构特性
结构 材料 外径(mm)
1.中心导体 单芯镀银铜线 1.50
2.电介质 聚四氟乙烯 4.70
3.内屏蔽层 镀银铜丝编织 5.20
4.外屏蔽层 镀银铜丝编织 5.70
5.电缆护套 橙色FEP 7.10
频率(MHz) 衰减(dB/100M) CW功率(W)
6000 84.75 296
5000 75.99 326
4000 66.61 366
3000 56.35 425
2450 50.17 472
RCG304电缆和配件订货信息
RFTOP P/N 规格和包装 长度
RCG304-10M a cable 10米
RCG304电缆组件订货信息
RFTOP P/N 连接器类型 长度

规格书预览 下载中文版   下载English版
