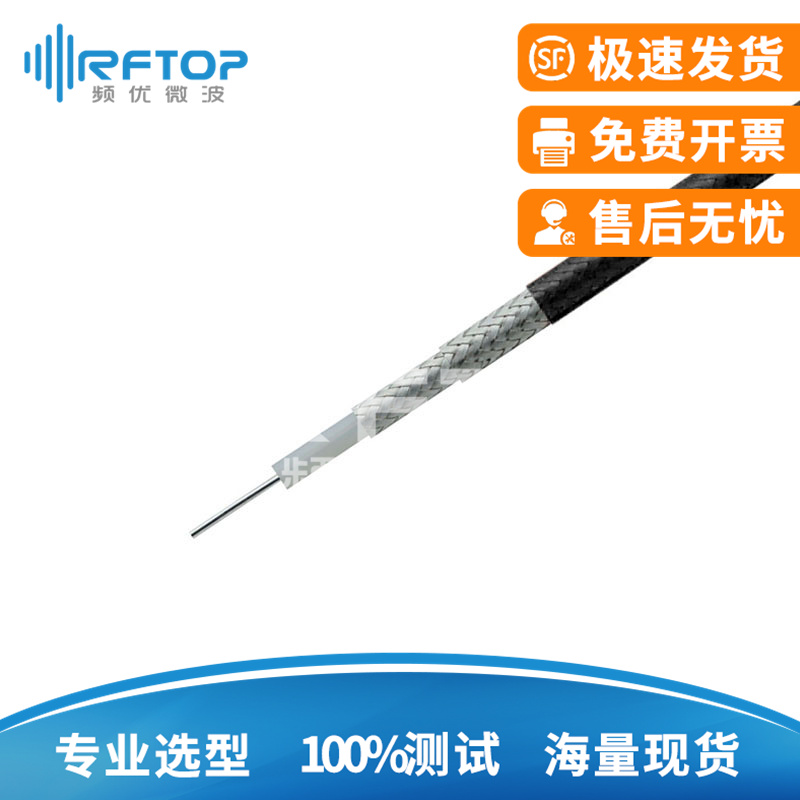

RCG223RG系列同轴电缆, DC-12.4GHz, 线径5.3mm, 黑色PVC, 精密型

RCG223RG系列同轴电缆, DC-12.4GHz, 线径5.3mm, 黑色PVC, 精密型

  • 产品型号：RCG223
  • 产品等级：精密型
  • 频率范围：DC-12.4GHz
  • 电容值：101 pF/m
  • 传播速率：66%
  • 屏蔽效率：80dB Min
  • 介质耐压：1400V@DC
  • 材料特性：黑色PVC
  • 预估交期：7-10天

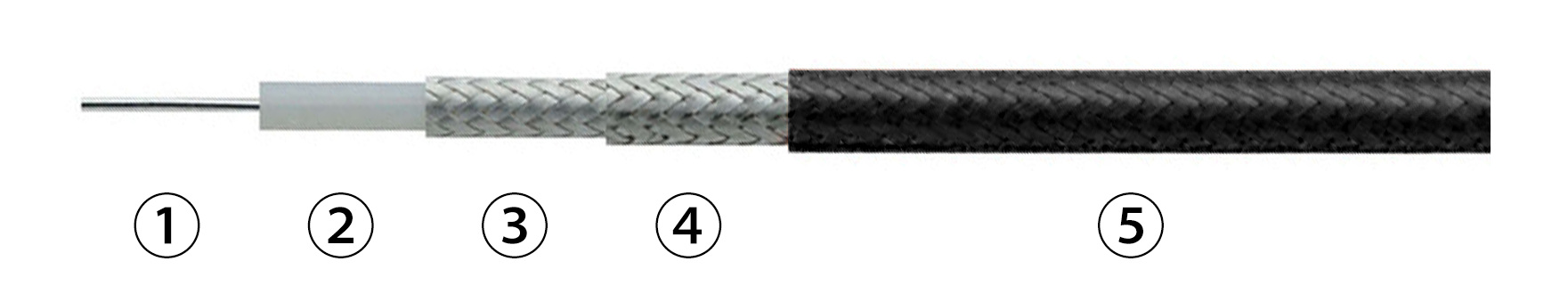

RCG223结构特性
结构 材料 外径(mm)
1.中心导体 单芯镀银铜线 0.90
2.电介质 聚乙烯 2.95
3.内屏蔽层 镀银铜丝编织 3.50
4.外屏蔽层 镀银铜丝编织 3.95
5.电缆护套 黑色PVC 5.30
频率(MHz) 衰减(dB/100M) CW功率(W)
6000 137.01 20
5000 121.76 22
4000 105.62 26
3000 88.25 31
2450 77.93 35
RCG223电缆和配件订货信息
RFTOP P/N 规格和包装 长度
RCG223-10M a cable 10米
RCG223-300M Coil 300米
RCG223电缆组件订货信息
RFTOP P/N 连接器类型 长度

规格书预览 下载中文版   下载English版
