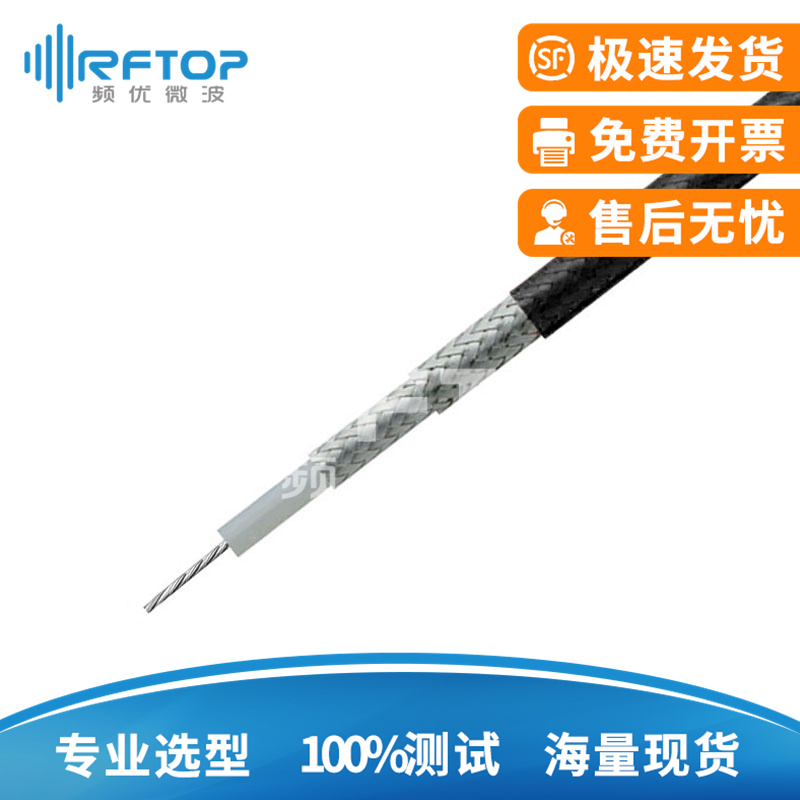

RCG214RG系列同轴电缆, DC-11GHz, 线径10.8mm, 黑色PVC, 精密型

RCG214RG系列同轴电缆, DC-11GHz, 线径10.8mm, 黑色PVC, 精密型

  • 产品型号：RCG214
  • 产品等级：精密型
  • 频率范围：DC-11GHz
  • 电容值：101 pF/m
  • 传播速率：66%
  • 屏蔽效率：80dB Min
  • 介质耐压：3700V@DC
  • 材料特性：黑色PVC
  • 预估交期：7-10天
RCG214结构特性
结构 材料 外径(mm)
1.中心导体 单芯镀银铜线 2.25
2.电介质 聚乙烯 7.24
3.内屏蔽层 镀银铜丝编织 7.80
4.外屏蔽层 镀银铜丝编织 8.40
5.电缆护套 黑色PVC 10.80
频率(MHz) 衰减(dB/100M) CW功率(W)
6000 97.01 73
5000 83.94 83
4000 70.51 97
3000 56.58 118
2450 48.60 135
RCG214电缆和配件订货信息
RFTOP P/N 规格和包装 长度
RCG214-10M a cable 10米
RCG214-300M Coil 300米
RCG214电缆组件订货信息
RFTOP P/N 连接器类型 长度
