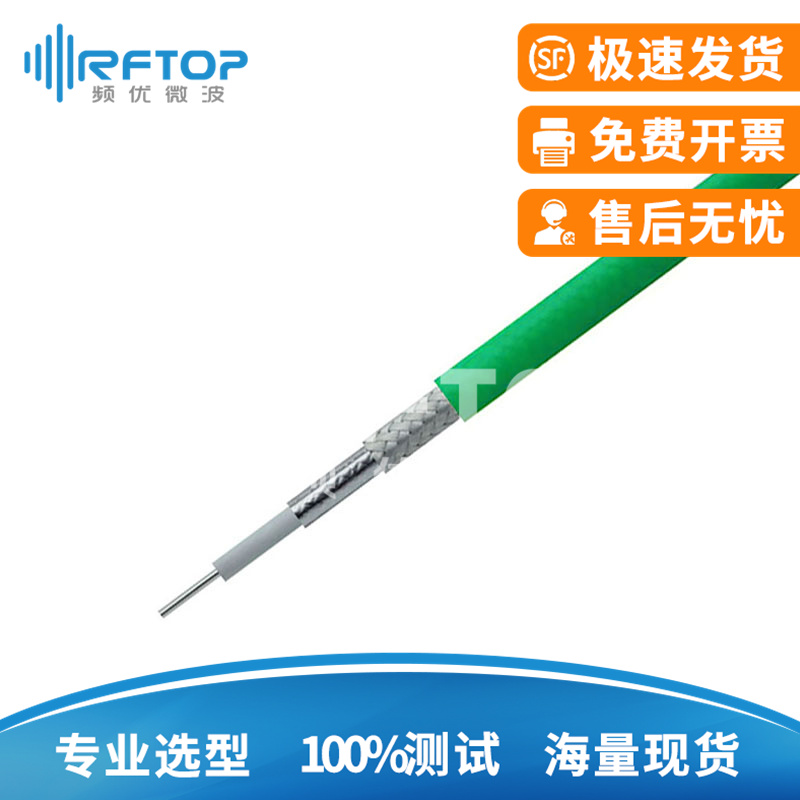

RCF500经济型低损耗稳相电缆, DC-31GHz, 线径5mm, 湖绿色FEP, 经济型, 稳相

RCF500经济型低损耗稳相电缆, DC-31GHz, 线径5mm, 湖绿色FEP, 经济型, 稳相

  • 产品型号：RCF500
  • 产品等级：经济型
  • 产品特性：稳相
  • 频率范围：DC-31GHz
  • 电容值：88 pF/m
  • 传播速率：77%
  • 屏蔽效率：90dB Min
  • 介质耐压：2000V@DC
  • 温度相位：1500 PPM Max
  • 材料特性：湖绿色FEP
  • 预估交期：7-10天

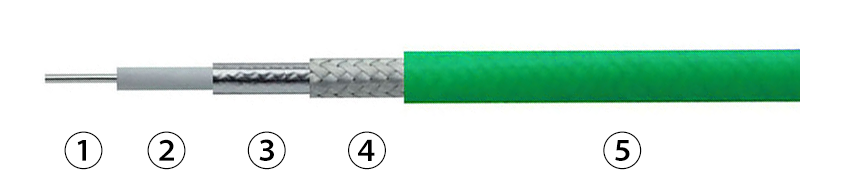

RCF500结构特性
结构 材料 外径(mm)
1.中心导体 单芯镀银铜线 1.29
2.电介质 低密度聚四氟乙烯 3.80
3.内屏蔽层 镀银铜带绕包 4.00
4.外屏蔽层 镀银铜丝编织 4.40
5.电缆护套 湖绿色FEP 5.00
频率(MHz) 衰减(dB/100M) CW功率(W)
34000 178.24
26500 153.21
18000 121.74
12400 98.05
8000 76.44
RCF500电缆和配件订货信息
RFTOP P/N 规格和包装 长度
RCF500-10M a cable 10米
RCF500-300M Coil 300米
RCF500电缆组件订货信息
RFTOP P/N 连接器类型 长度

规格书预览 下载中文版   下载English版
