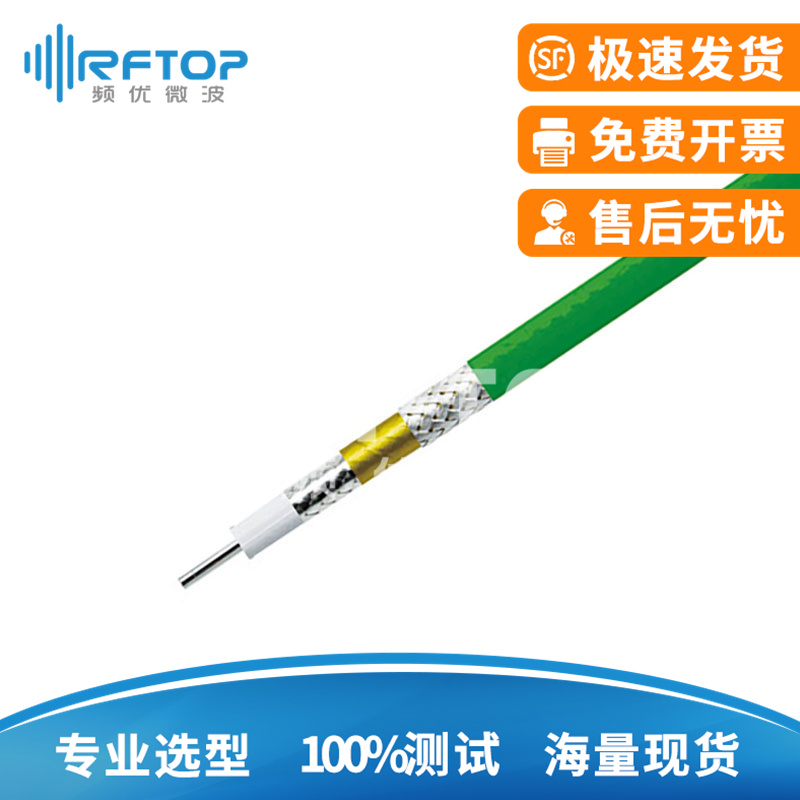

RCD141高强稳相电缆, DC-40GHz, 线径3.65mm, 绿色FEP, 精密型, 稳相

RCD141高强稳相电缆, DC-40GHz, 线径3.65mm, 绿色FEP, 精密型, 稳相

  • 产品型号：RCD141
  • 产品等级：精密型
  • 产品特性：稳相
  • 频率范围：DC-40GHz
  • 电容值：88 pF/m
  • 传播速率：76%
  • 屏蔽效率：90dB Min
  • 介质耐压：1200V@DC
  • 材料特性：绿色FEP
  • 预估交期：7-10天

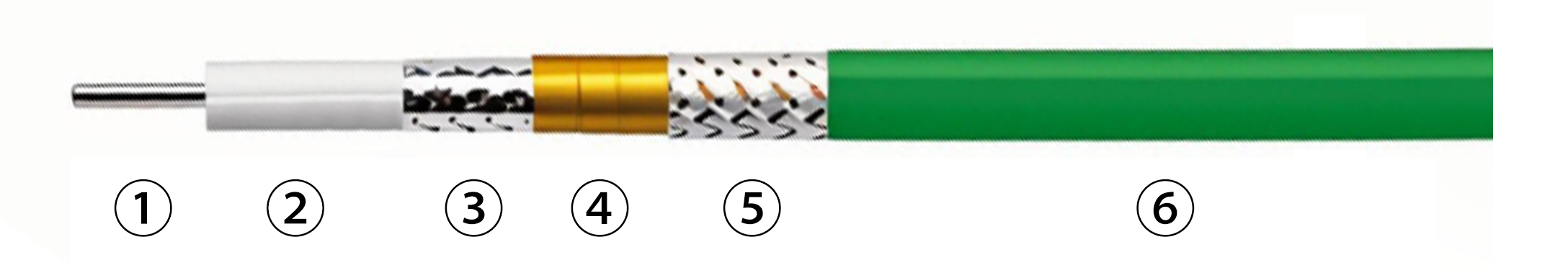

RCD141结构特性
结构 材料 外径(mm)
1.中心导体 单芯镀银铜线 0.91
2.电介质 低密度聚四氟乙烯 2.70
3.内屏蔽层 镀银铜带编织 2.85
4.中间层 铝箔纵包 3.00
5.外屏蔽层 合金丝编织 3.25
6.电缆护套 绿色FEP 3.65
频率(MHz) 衰减(dB/100M) CW功率(W)
40000 275.58
34000 251.66
26500 219.23
18000 177.47
12400 145.17
RCD141电缆和配件订货信息
RFTOP P/N 规格和包装 长度
RCD141-10M a cable 10米
RCD141电缆组件订货信息
RFTOP P/N 连接器类型 长度

规格书预览 下载中文版   下载English版
