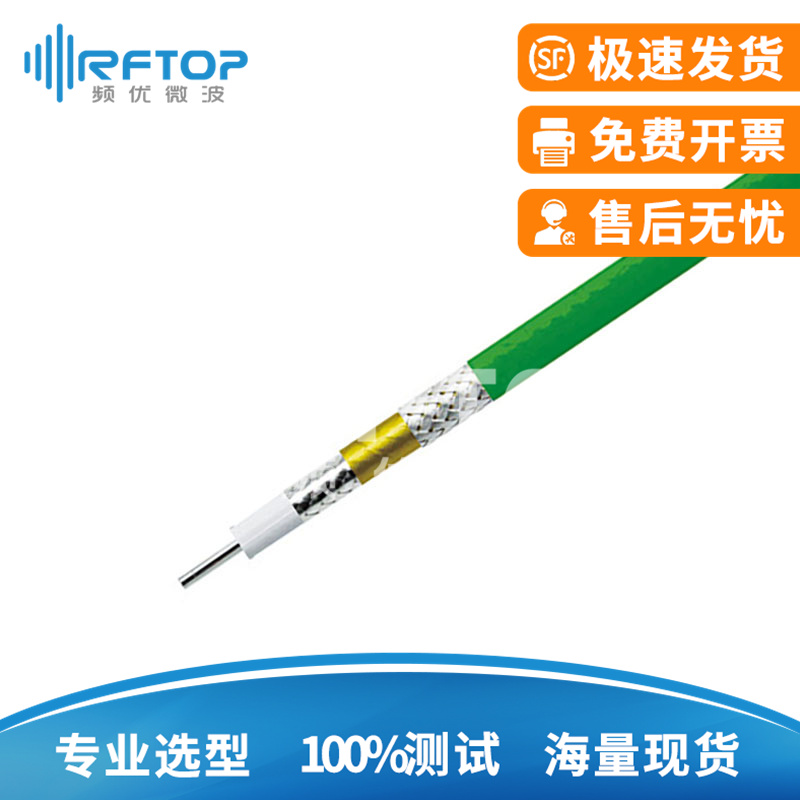

RCD086高强稳相电缆, DC-61GHz, 线径2.6mm, 绿色FEP, 精密型, 稳相

RCD086高强稳相电缆, DC-61GHz, 线径2.6mm, 绿色FEP, 精密型, 稳相

  • 产品型号：RCD086
  • 产品等级：精密型
  • 产品特性：稳相
  • 频率范围：DC-61GHz
  • 电容值：94 pF/m
  • 传播速率：70%
  • 屏蔽效率：90dB Min
  • 介质耐压：1000V@DC
  • 材料特性：绿色FEP
  • 预估交期：7-10天

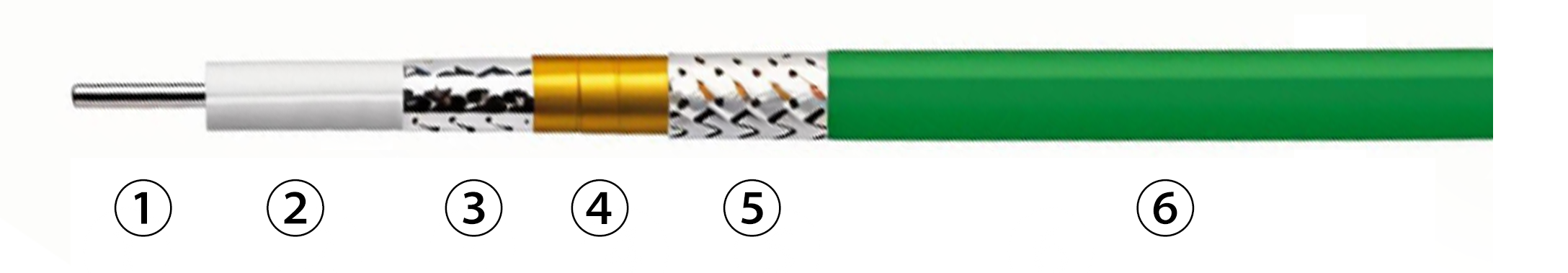

RCD086结构特性
结构 材料 外径(mm)
1.中心导体 单芯镀银铜线 0.51
2.电介质 固态聚四氟乙烯 1.68
3.内屏蔽层 镀银铜带编织 1.88
4.中间层 铝箔纵包 2.00
5.外屏蔽层 合金丝编织 2.20
6.电缆护套 绿色FEP 2.60
频率(MHz) 衰减(dB/100M) CW功率(W)
67000 844.33
50000 698.37
40000 606.05
26500 469.44
18000 371.78
RCD086电缆和配件订货信息
RFTOP P/N 规格和包装 长度
RCD086-10M a cable 10米
RCD086-300M Coil 300米
RCD086电缆组件订货信息
RFTOP P/N 连接器类型 长度

规格书预览 下载中文版   下载English版
