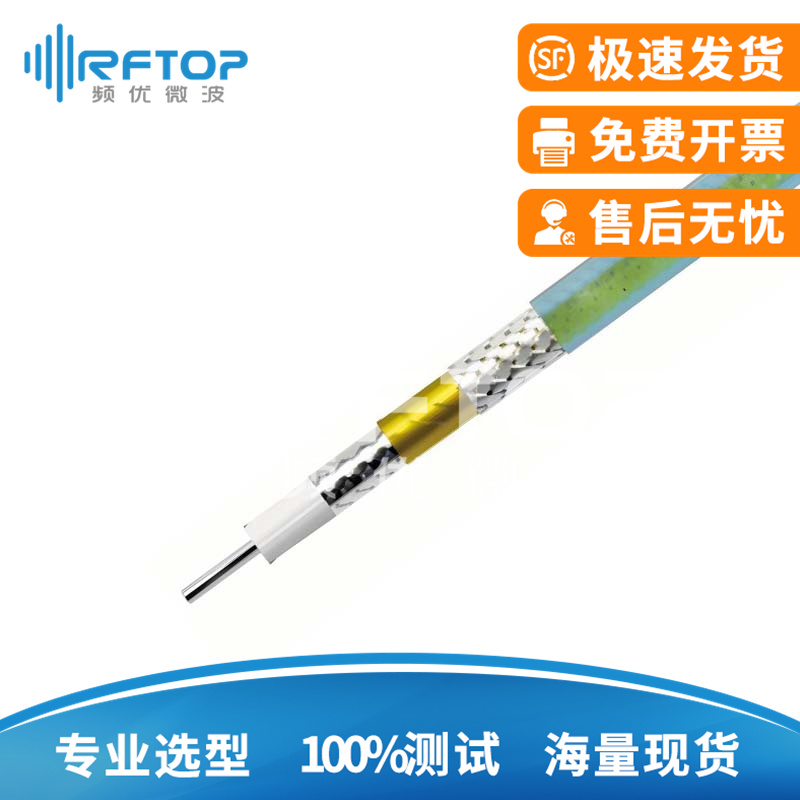

RCB635大功率低损耗稳相电缆, DC-23GHz, 线径6.35mm, 浅蓝色FEP, 精密型, 大功率

RCB635大功率低损耗稳相电缆, DC-23GHz, 线径6.35mm, 浅蓝色FEP, 精密型, 大功率

  • 产品型号：RCB635
  • 产品等级：精密型
  • 产品特性：大功率
  • 频率范围：DC-23GHz
  • 电容值：88 pF/m
  • 传播速率：76%
  • 屏蔽效率：100dB Min
  • 介质耐压：2500V@DC
  • 温度相位：1500 PPM Max
  • 材料特性：浅蓝色FEP
  • 预估交期：7-10天

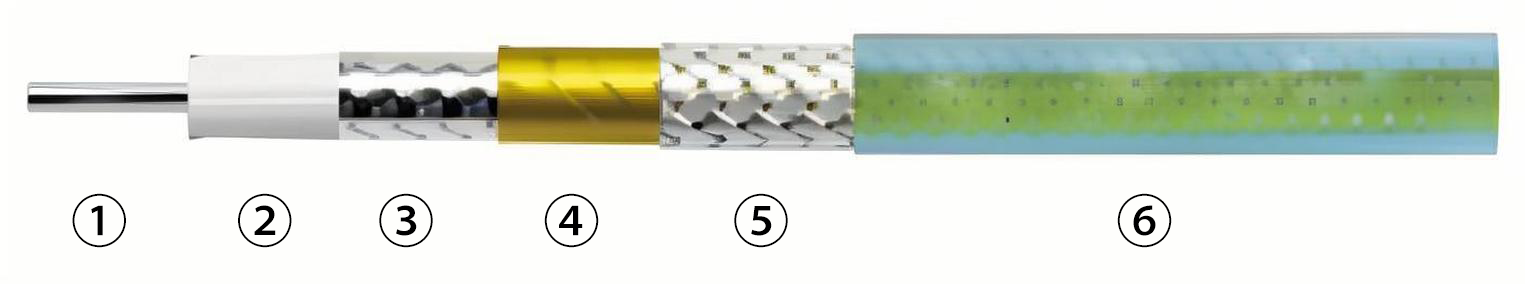

RCB635结构特性
结构 材料 外径(mm)
1.中心导体 单芯镀银铜线 1.57
2.电介质 低密度聚四氟乙烯 4.70
3.内屏蔽层 镀银铜带编织 4.90
4.中间层 铝箔纵包 5.04
5.外屏蔽层 镀银铜丝编织 5.55
6.电缆护套 淡蓝色FEP 6.35
频率(MHz) 衰减(dB/100M) CW功率(W)
26500 126.80
18000 102.24
12400 83.36
10000 74.18
8000 65.79
RCB635电缆和配件订货信息
RFTOP P/N 规格和包装 长度
RCB635-10M a cable 10米
RCB635-300M Coil 300米
RCB635电缆组件订货信息
RFTOP P/N 连接器类型 长度

规格书预览 下载中文版   下载English版
