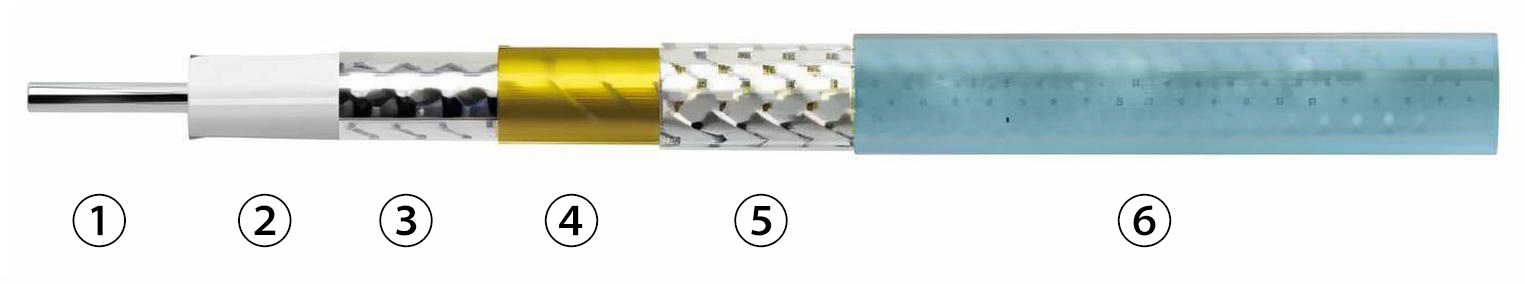

| RCB1200结构特性 |
 |
| 结构 |
材料 |
外径(mm) |
| 1.中心导体 |
单芯镀银铜线 |
3.50 |
| 2.电介质 |
低密度聚四氟乙烯 |
10.00 |
| 3.内屏蔽层 |
镀银铜带编织 |
10.32 |
| 4.中间层 |
铝箔纵包 |
10.45 |
| 5.外屏蔽层 |
镀银铜丝编织 |
11.02 |
| 6.电缆护套 |
淡蓝色FEP |
12.00 |
| RCB1200可替代型号 |
| Times |
SFT226 |
| 频率(MHz) |
衰减(dB/100M) |
CW功率(W) |
| 100 |
3.98 |
15319 |
| 300 |
6.96 |
8748 |
| 500 |
9.06 |
6725 |
| 1000 |
12.99 |
4691 |
| 2000 |
18.72 |
3255 |
| 2450 |
20.86 |
2921 |
| 3000 |
23.25 |
2620 |
| 4000 |
27.17 |
2242 |
| 5000 |
30.70 |
1985 |
| 6000 |
33.94 |
1795 |
| 8000 |
39.83 |
1529 |
| 10000 |
45.17 |
1349 |
| dB/100M=K1× sqrt(FMHz) + K2× FMHz |
| K1=.39168 , K2=.0006 , P3=60920 |
|
| RCB1200裸缆订货选型表 |
| RFTOP P/N |
规格包装 |
规格长度 |
| RCB1200-10M |
密封袋装 |
10米 |
| RCB1200-200M |
木质卷轴 |
200米 |
| RCB1200电缆适配连接器选型表 |
| RFTOP P/N |
连接器名称 |
查看规格书 |
| RC8DMB-BB1200 |
L29(DIN 7/16)公电缆连接器|精密型, DC-8GHz |
查看规格书 |
| RC6DMB-BB1200 |
L29(DIN 7/16)公电缆连接器|精密型, DC-6GHz |
查看规格书 |
| RC10DF-BB1200 |
L29(DIN 7/16)母电缆连接器|精密型, DC-10GHz |
查看规格书 |
| RC6DFB-B4FB1200 |
L29(DIN 7/16)母四孔法兰电缆连接器|精密型, DC-6GHz |
查看规格书 |
| RCB1200成品电缆组件选型表 |
| RFTOP P/N |
工作频率及连接器类型 |
查看规格书 |
| RCB1200-DFDF-L |
DC-10GHz, L29(DIN 7/16)母 - L29(DIN 7/16)母 |
可定制|查看 |
| RCB1200-NMNF-L |
DC-8.5GHz, N公 - N母 |
可定制|查看 |
| RCB1200-NMNM-L |
DC-8.5GHz, N公 - N公 |
可定制|查看 |
| RCB1200-NFNF-L |
DC-8.5GHz, N母 - N母 |
可定制|查看 |
| RCB1200-DF4FDF-L |
DC-6GHz, L29(DIN 7/16)母 - L29(DIN 7/16)母 |
可定制|查看 |
| RCB1200-DMDF-L |
DC-6GHz, L29(DIN 7/16)公 - L29(DIN 7/16)母 |
可定制|查看 |
| RCB1200-DMDM-L |
DC-6GHz, L29(DIN 7/16)公 - L29(DIN 7/16)公 |
可定制|查看 |
| 定制服务：接头、长度、相位匹配/追踪、时延等，更多RCB1200组件或使用智能计算器。 |
|
