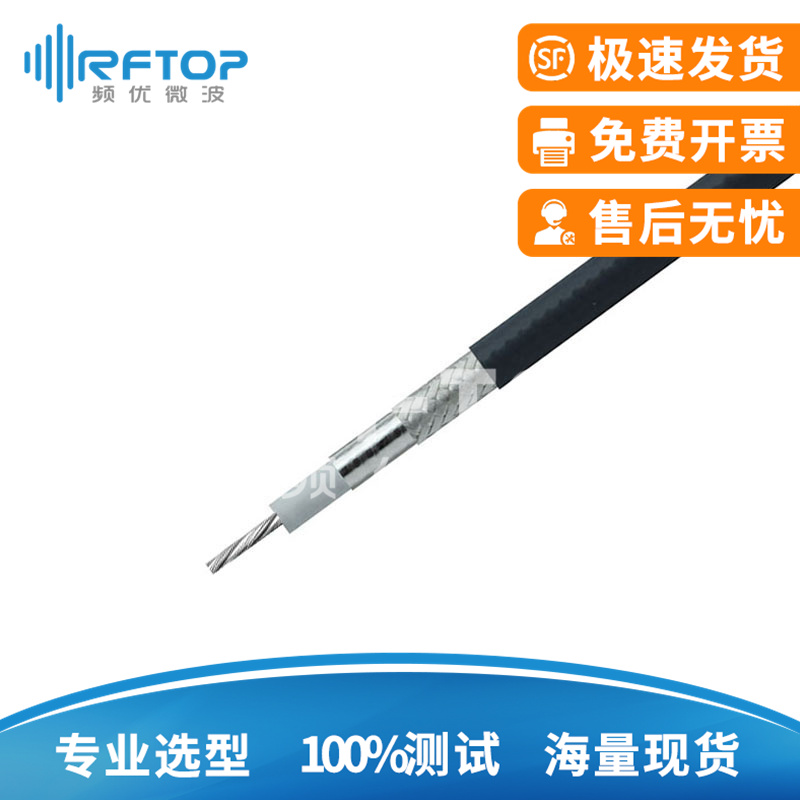

RCA510S超低损稳相电缆, DC-29GHz, 线径5.1mm, 灰色FEP, 精密型, 低损耗

RCA510S超低损稳相电缆, DC-29GHz, 线径5.1mm, 灰色FEP, 精密型, 低损耗

  • 产品型号：RCA510S
  • 产品等级：精密型
  • 产品特性：低损耗
  • 频率范围：DC-29GHz
  • 电容值：80 pF/m
  • 传播速率：83%
  • 屏蔽效率：90dB Min
  • 介质耐压：1500V@DC
  • 温度相位：750 PPM Max
  • 材料特性：灰色FEP
  • 预估交期：7-10天

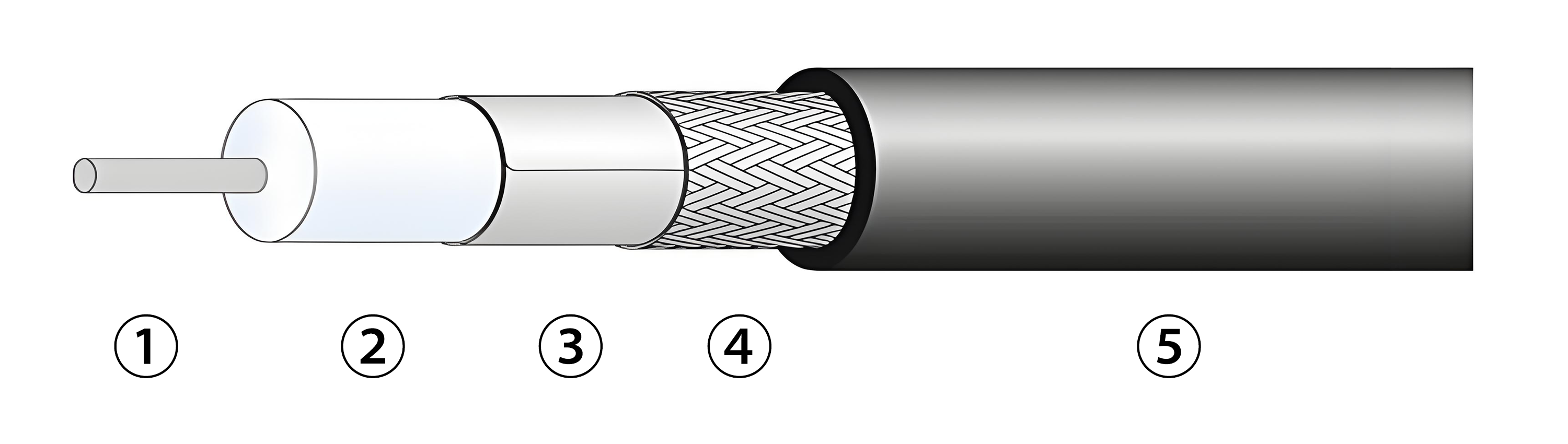

RCA510S结构特性
结构 材料 外径(mm)
1.中心导体 绞合镀银铜线 1.45
2.电介质 低密度聚四氟乙烯 3.85
3.内屏蔽层 镀银铜带绕包 4.05
4.外屏蔽层 镀银铜丝编织 4.50
5.电缆护套 灰色FEP 5.10
频率(MHz) 衰减(dB/100M) CW功率(W)
26500 156.29 158
18000 125.85 196
12400 102.50 241
10000 91.17 271
8000 80.82 306
RCA510S可替代型号
Micro-Coax UFB197C
ZDecl ZLB510S
RCA510S电缆和配件订货信息
RFTOP P/N 规格和包装 长度
RCA510S-10M a cable 10米
RCA510S电缆组件订货信息
RFTOP P/N 连接器类型 长度
