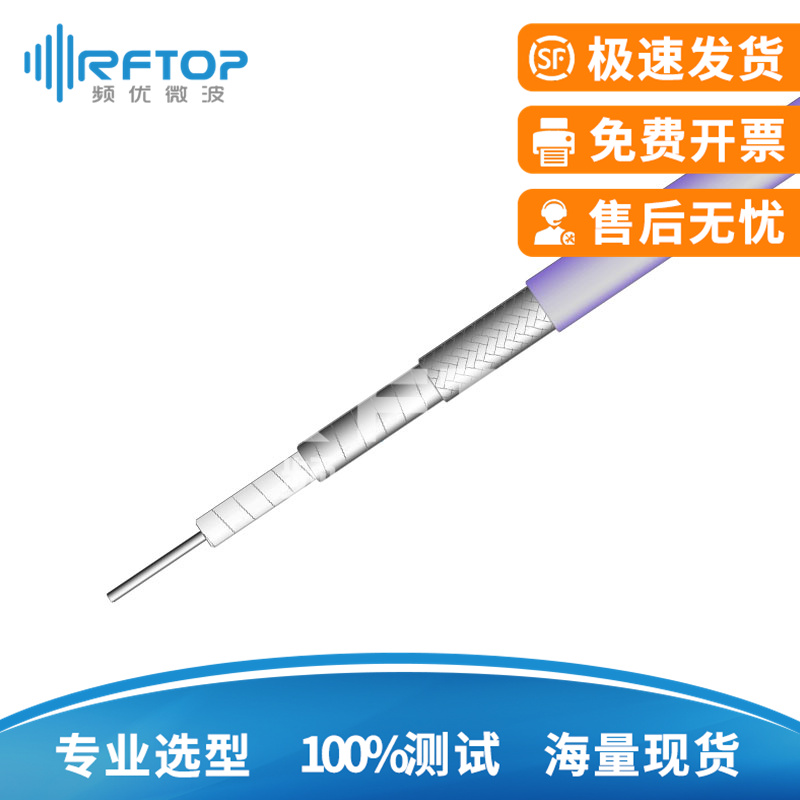

RCA146超低损稳相电缆, DC-110GHz, 线径1.46mm, 淡紫色FEP, 精密型, 低损耗

RCA146超低损稳相电缆, DC-110GHz, 线径1.46mm, 淡紫色FEP, 精密型, 低损耗

  • 产品型号：RCA146
  • 产品等级：精密型
  • 产品特性：低损耗
  • 频率范围：DC-110GHz
  • 传播速率：80%
  • 屏蔽效率：90dB Min
  • 介质耐压：200V@DC
  • 材料特性：淡紫色FEP
  • 预估交期：7-10天

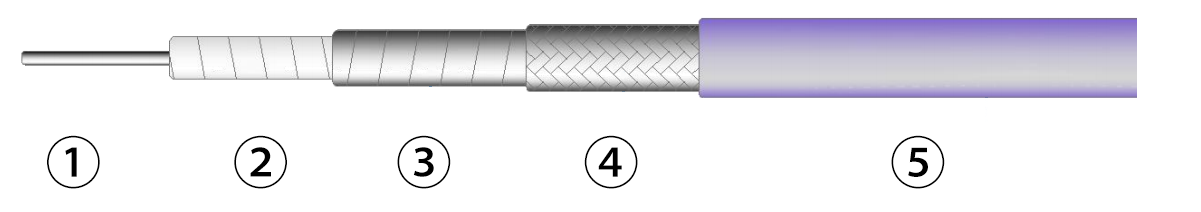

RCA146结构特性
结构 材料 外径(mm)
1.中心导体 镀银铜包钢线 0.29
2.电介质 低密度聚四氟乙烯 0.84
3.内屏蔽层 镀银铜带绕包 1.00
4.外屏蔽层 镀银铜丝编织 1.24
5.电缆护套 淡紫色FEP 1.46
频率(MHz) 衰减(dB/100M) CW功率(W)
110000 1,409.66 3
90000 1,269.62 3
75000 1,154.87 4
67000 1,089.31 4
50000 936.48 5
RCA146电缆和配件订货信息
RFTOP P/N 规格和包装 长度
RCA146-10M a cable 10米
RCA146电缆组件订货信息
RFTOP P/N 连接器类型 长度
RCP400B-WMWF-L DC-110GHz，1.0mm公 - 1.0mm母，装配RCP400B铠甲 可定制|查看
RCP400B-WMWM-L DC-110GHz，1.0mm公 - 1.0mm公，装配RCP400B铠甲 可定制|查看
RCP400B-WFWF-L DC-110GHz，1.0mm母 - 1.0mm母，装配RCP400B铠甲 可定制|查看

规格书预览 下载中文版   下载English版
