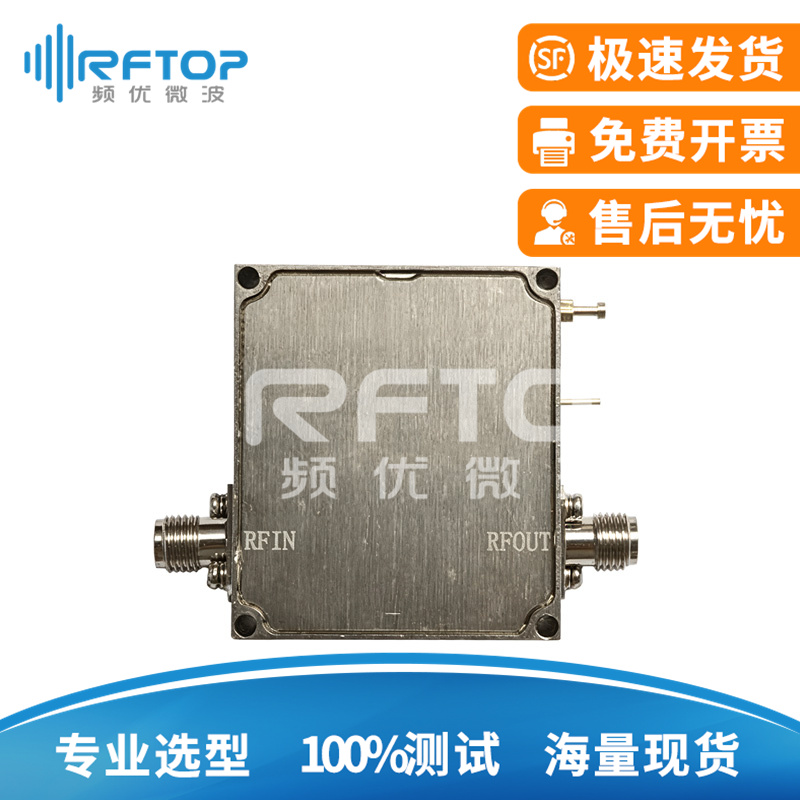

SMA 同轴低噪放模块|专业型, 高带宽, 接头不锈钢钝化
- 产品型号：RLNAM3540S系列
- 产品类型：同轴低噪放模块
- 产品等级：专业型
- 产品特性：高带宽
- 特性阻抗：50 Ohms
- 同轴类型：SMA母
- 内腔/内导体：Gold plated beryllium copper
- 外形尺寸：35×40×12mm
- 产品净重：大约50g
- 材料特性：接头不锈钢钝化
- 预估交期：30-33天
| 产品规格选型表，可定制 | |||||||||
| RFTOP P/N | 频率 | 增益Typ. | 平坦度 | 输出P1 | 输出 Psat |
噪声 系数 |
输入 驻波 |
最大 输入 |
|
| RLNAM3540S-10M3-32 0.35A |
0.01-3GHz | 32dB (Min 30dB) |
±1.5 dB Typ. | 17dBm | 19dBm | ≤3dB
(Typ. 2.5dB ) |
≤2.5 (Typ. 2.0 ) |
10dBm | |
| RLNAM3540S-01F8-32 0.35A |
0.1-8GHz | 32dB (Min 30dB) |
±2.0 dB Typ. | 17dBm | 19dBm | ≤4dB | ≤2.5 (Typ. 2.0 ) |
15dBm | |
| RLNAM3540S-01F18-36 0.28A |
0.1-18GHz | 36dB | ±2.0 dB Typ. | 18dBm | 20dBm | ≤3.5dB
(Typ. 2.5dB ) |
≤2.5 (Typ. 1.8 ) |
5dBm | |
| RLNAM3540S-03F18-30 0.5A |
0.3-18GHz | 30dB | ±2.0 dB Typ. | 15dBm | 17dBm | ≤4dB | ≤2.5 (Typ. 2.0 ) |
10dBm | |
| RLNAM3540S-07F6-20 0.35A |
0.7-6GHz | 20dB (Min 19dB) |
±2.0 dB Typ. | 20dBm | 22dBm | ≤2.5dB
(Typ. 2dB ) |
≤2 (Typ. 1.6 ) |
10dBm | |
| RLNAM3540S-06F18-22 0.3A |
0.6-18GHz | 22dB (Min 20dB) |
±2.0 dB Typ. | 15dBm | 16dBm | ≤3.5dB
(Typ. 3dB ) |
≤2.5 (Typ. 1.8 ) |
0dBm | |
| RLNAM3540S-06F18-26 0.3A |
0.6-18GHz | 26dB (Min 25dB) |
±2.0 dB Typ. | 15dBm | 16dBm | ≤3.5dB
(Typ. 3dB ) |
≤2.5 (Typ. 1.8 ) |
10dBm | |
| RLNAM3540S-1F8-25 0.35A |
1-8GHz | 25dB (Min 22dB) |
±1.0 dB Typ. | 16dBm | 18dBm | ≤2.8dB
(Typ. 2dB ) |
≤2 | 10dBm | |
产品定制服务
1、定制服务：包括频率范围、增益、P1dB、Psat、输入功率等电性能指标； |
产品规格书预览 下载中文版 Datasheet
- 选型工具 | 射频功率放大器（PA） | 低噪声放大器（LNA） | 模块 | 子系统 | 整机 | 可定制化开发（DC-110GHz）
- 射频功率放大器（PA）和低噪声放大器（LNA）是射频系统中功能完全不同的两类核心器件，PA 像一个功率转换器，核心任务是将直流能量高效、保真地转换为射频能量并发射出去。“强力但挑剔”，需要在高功率、高效率和高线性度之间做精细权衡。LNA 像一个信号守护者，核心任务是在几乎不添加自身噪声的前提下，将天线收到的微弱信号进行初次放大，其性能直接决定了整个接收系统的灵敏度。
