在射频微波领域同轴线和波导管广泛用来传输微波射频能量，为将两种传输线互连就需要波导同轴转换器。RFTOP®波导同轴转换器具有频带宽、插损低、驻波小等特点，频率最高可达 112GHz，性能指标优异，有正交 90°和端接180°波两种结构，又分为矩形波同和双脊波同两大类，覆盖 WR10到WR1150，WRD84到WRD1800 在内的几十种常见波导类型，产品支持定制。

分类导航：正交系列 | 端接系列 | 精密型 | 经济型 | 带密封圈 | 大功率系列 | RFTOP波导同轴转换器手册下载 | 常见标准波导和法兰尺寸对照表

矩形波导转同轴
双脊波导转同轴
毫米波系列
正交系列
端接系列
带密封圈
经济型
同轴查询：0.8mm  1.0mm  1.85mm  2.4mm  2.92mm(K,SK)  3.5mm  L29(DIN 7/16)  N  SMA  SMP(GPO)  TNC
波导查询： WR10(BJ900)   WR12(BJ740)   WR15(BJ620)   WR19(BJ500)   WR22(BJ400)   WR28(BJ320)   WR34(BJ260)   WR42(BJ220)   WR51(BJ180)   WR62(BJ140)   WR75(BJ120)   WR90(BJ100)   WR112(BJ84)   WR137(BJ70)   WR159(BJ58)   WR187(BJ48)   WR229(BJ40)   WR284(BJ32)   WR340(BJ26)   WR430(BJ22)   WR510(BJ18)   WR650(BJ14)   WR770(BJ12)   WR975(BJ9)   WR1150(BJ8)   WR1500(BJ6)   WR1800(BJ5)   WR2100(BJ4)   WR2300(BJ3)   WRD1800   WRD1100   WRD650   WRD500   WRD750   WRD580   WRD475   WRD350   WRD250   WRD200   WRD84
快速选型：   重置条件
产品图 产品类型 型号 频率范围 同轴类型 波导类型 驻波Max 插损Max 功率 规格书 购买交期
波导同轴转换器
端接，精密型		 RWR101E 73.8-110GHz 1.0mm母 WR10(BJ900)
FUGP900圆形法兰		 1.55 1.00dB 1W English
中文版
实测曲线		 RFbuy
15-16天
波导同轴转换器
端接，精密型		 RWR101ME 73.8-110GHz 1.0mm公 WR10(BJ900)
FUGP900圆形法兰		 1.65 1.00dB 1W English
中文版
实测曲线		 RFbuy
现货产品
波导同轴转换器
端接，精密型		 RWR121E 60.5-91.9GHz 1.0mm母 WR12(BJ740)
FUGP740圆形法兰		 1.55 1.00dB 1W English
中文版
实测曲线		 RFbuy
现货产品
波导同轴转换器
端接，精密型		 RWR121ME 60.5-91.9GHz 1.0mm公 WR12(BJ740)
FUGP740圆形法兰		 1.65 1.00dB 1W English
中文版
实测曲线		 RFbuy
现货产品
波导同轴转换器

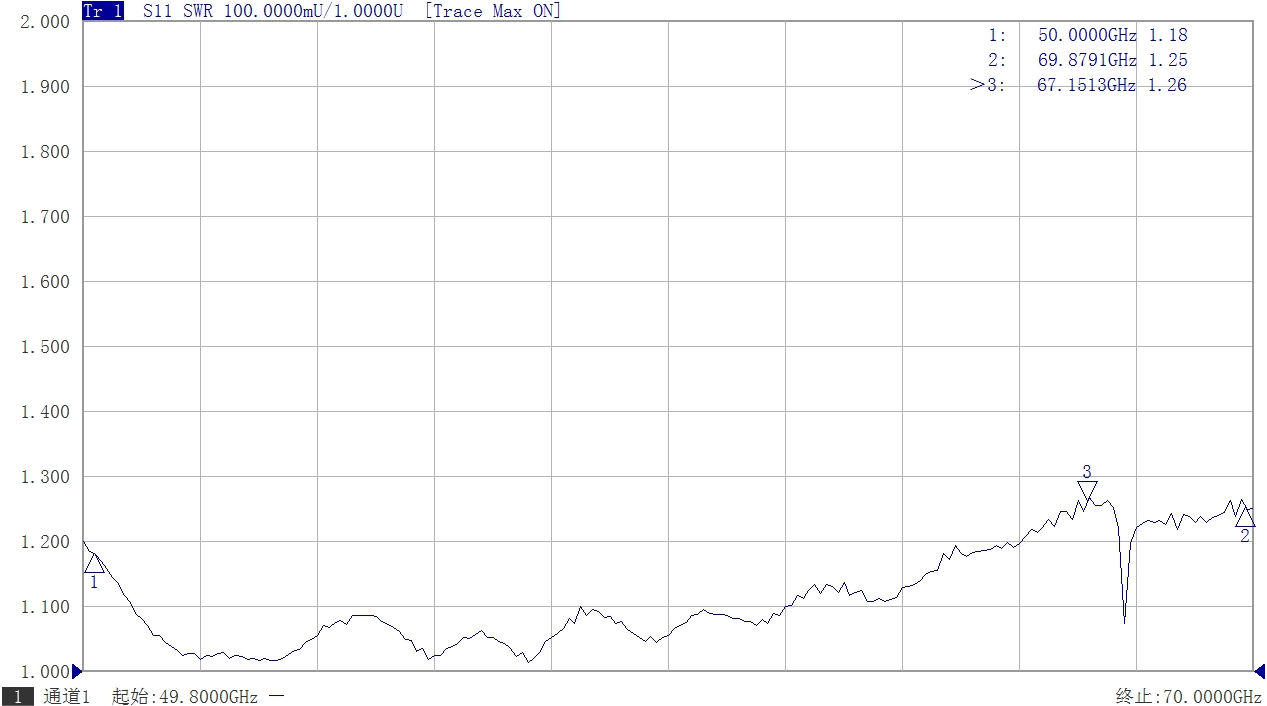

端接，精密型		 RWR15185E 49.8-70GHz 1.85mm母 WR15(BJ620)
FUGP620圆形法兰		 1.35 0.50dB 8W English
中文版
实测曲线		 RFbuy
现货产品
波导同轴转换器
端接，精密型		 RWR19185E 39.2-59.6GHz 1.85mm母 WR19(BJ500)
FUGP500圆形法兰		 1.4 0.60dB 10W English
中文版
实测曲线		 RFbuy
现货产品
波导同轴转换器

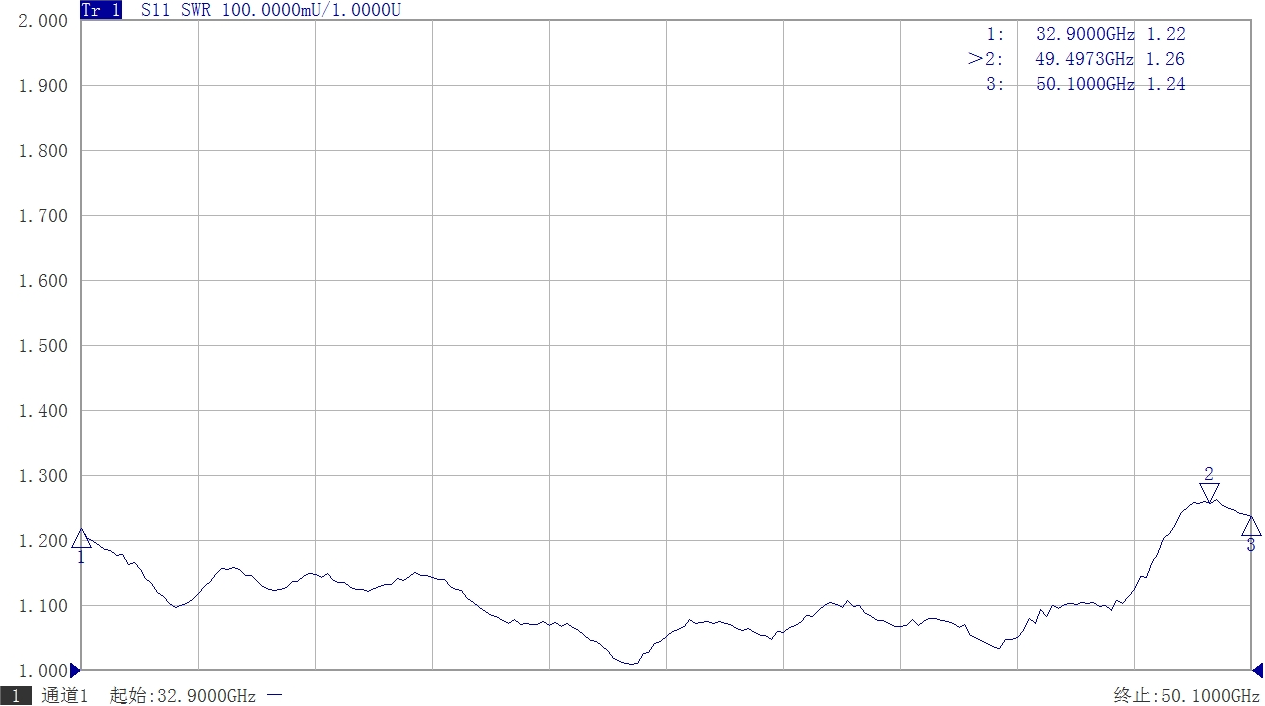

端接，精密型		 RWR2224E 32.9-50.1GHz 2.4mm母 WR22(BJ400)
FUGP400圆形法兰		 1.3 0.50dB 10W English
中文版
实测曲线		 RFbuy
现货产品
双脊波导同轴转换器

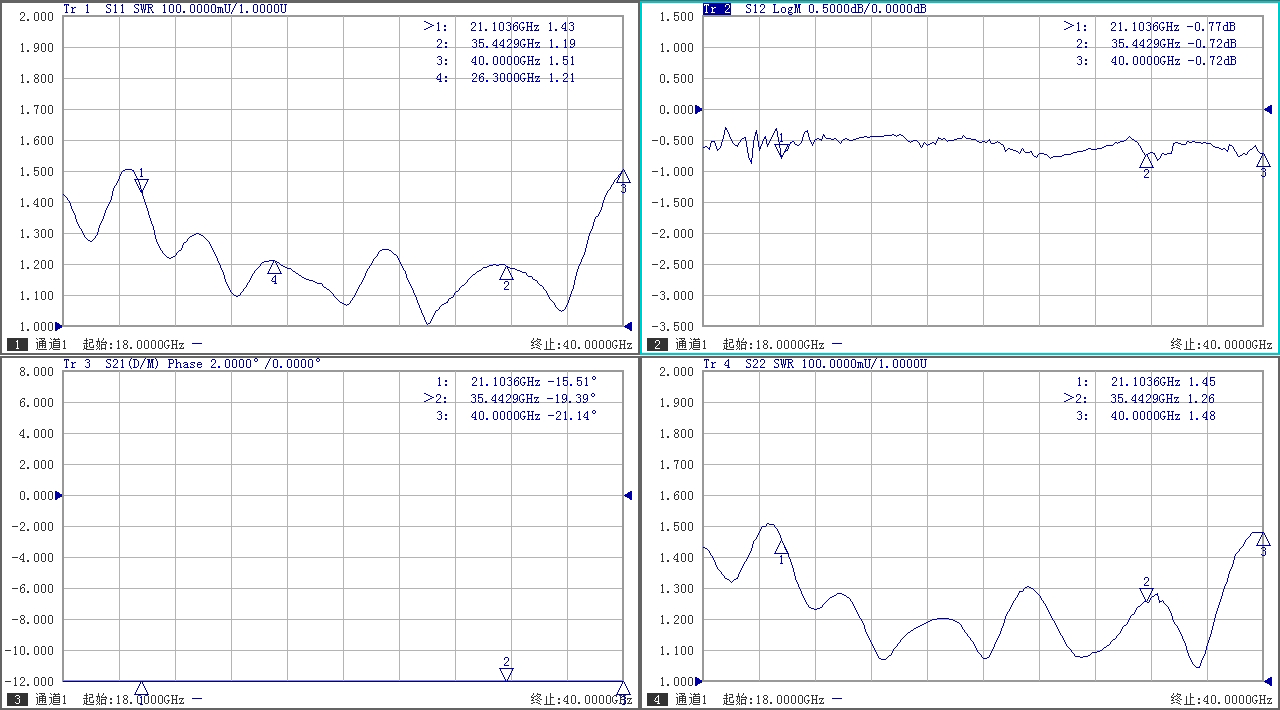

端接，精密型		 RWRD1800P-18 18-40GHz SMP公 WRD1800
FPWRD1800矩形法兰		 1.5 0.40dB 2W English
中文版
实测曲线		 RFbuy
14-15天
波导同轴转换器

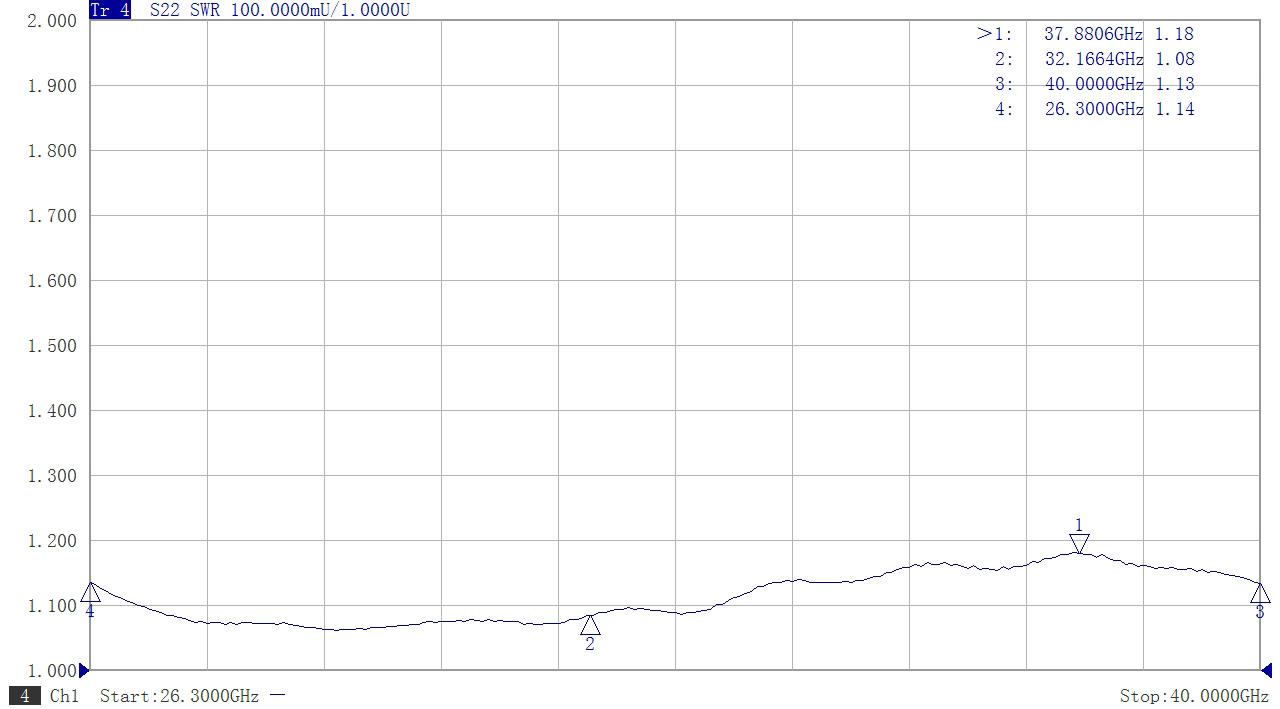

端接，精密型		 RWR28KE 26.3-40GHz 2.92mm母 WR28(BJ320)
FBP320方形平法兰		 1.2 0.35dB 10W English
中文版
实测曲线		 RFbuy
现货产品
波导同轴转换器

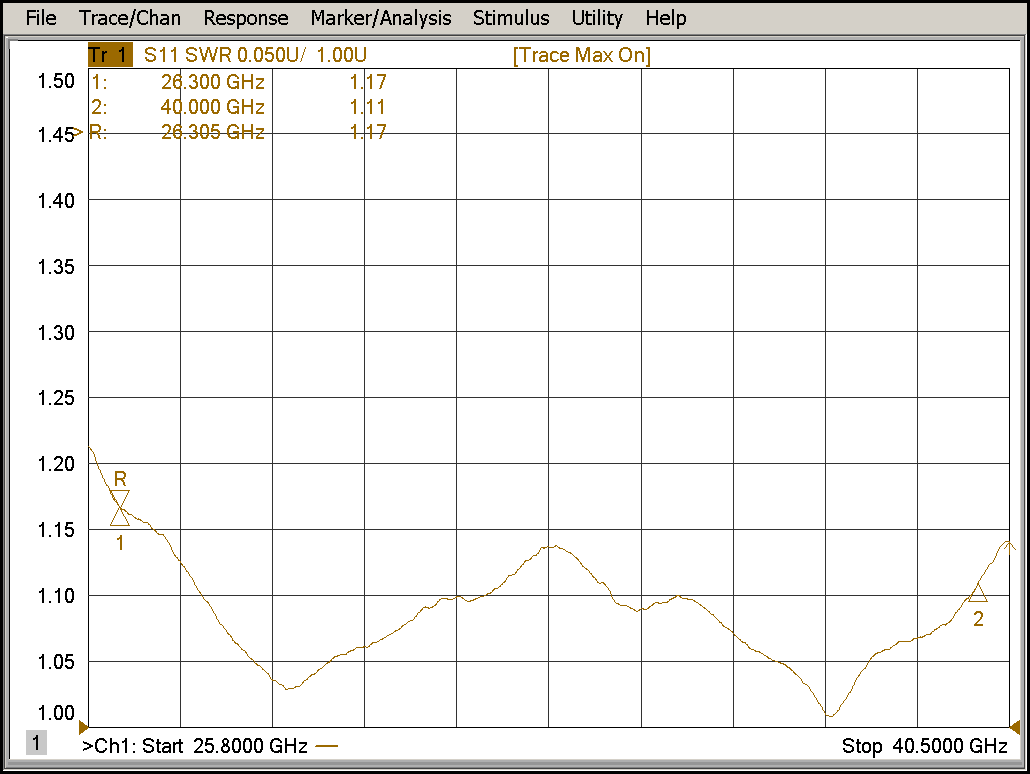

端接		 RWR28KE-GBA 26.3-40GHz 2.92mm母 WR28(BJ320)
FBP320方形平法兰		 1.25 0.25dB 10W English
中文版
实测曲线		 RFbuy
14-15天
波导同轴转换器

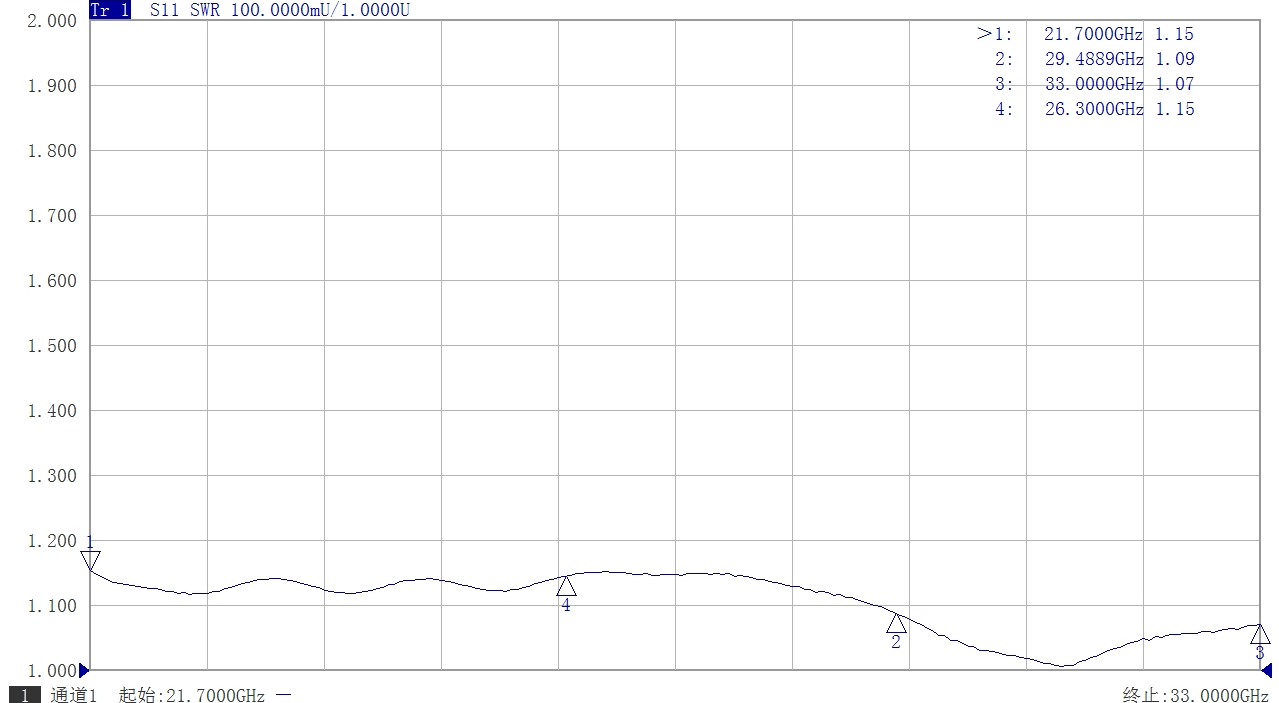

端接，精密型		 RWR34UE 21.7-33GHz 2.4mm母 WR34(BJ260)
FBP260方形平法兰		 1.2 0.35dB 5W English
中文版
实测曲线		 RFbuy
14-15天
波导同轴转换器

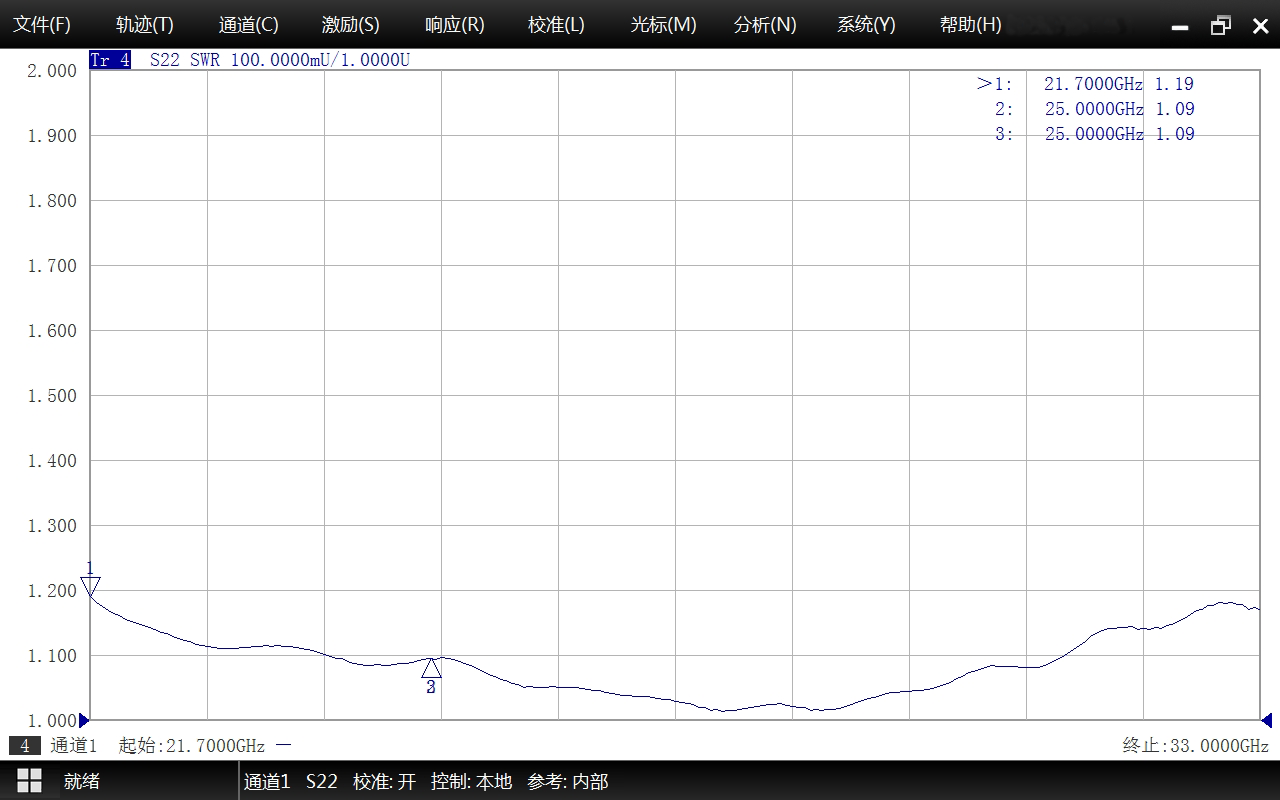

端接，精密型		 RWR34KE 21.7-33GHz 2.92mm母 WR34(BJ260)
FBP260方形平法兰		 1.2 0.25dB 20W English
中文版
实测曲线		 RFbuy
现货产品
波导同轴转换器

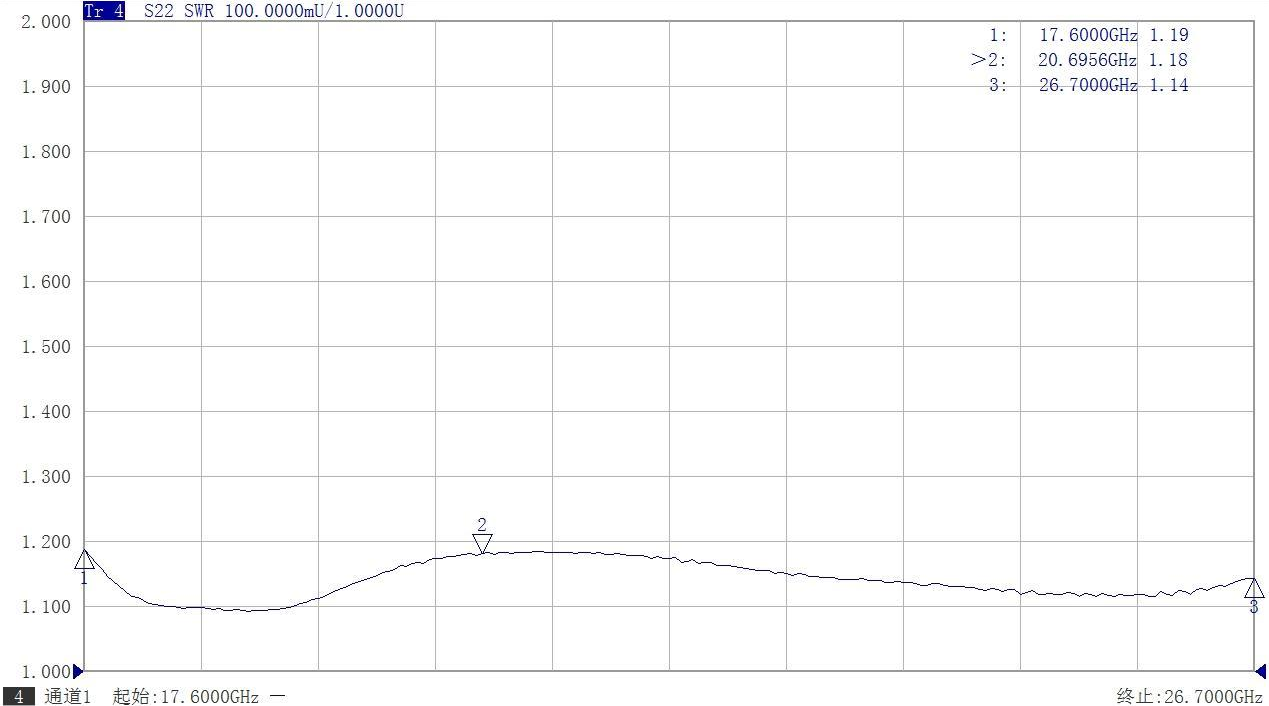

端接，精密型		 RWR42KE 17.6-26.7GHz 2.92mm母 WR42(BJ220)
FBP220方形平法兰		 1.2 0.35dB 10W English
中文版
实测曲线		 RFbuy
现货产品
波导同轴转换器

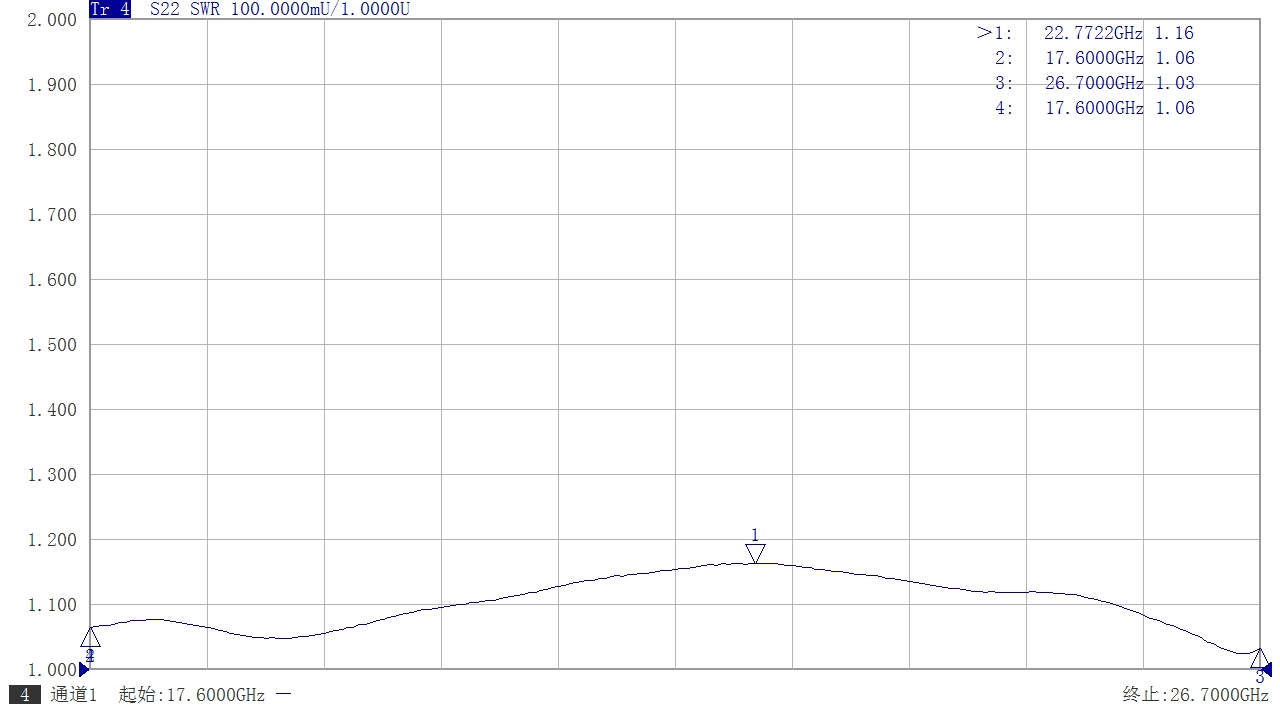

端接，精密型		 RWR42SE 17.6-26.7GHz SMA母 WR42(BJ220)
FBP220方形平法兰		 1.2 0.35dB 10W English
中文版
实测曲线		 RFbuy
14-15天
波导同轴转换器
端接		 RWR42KE-GBA 18-26.5GHz 2.92mm母 WR42(BJ220)
FBP220方形平法兰		 1.2 0.25dB 10W English
中文版
实测曲线		 RFbuy
14-15天
波导同轴转换器

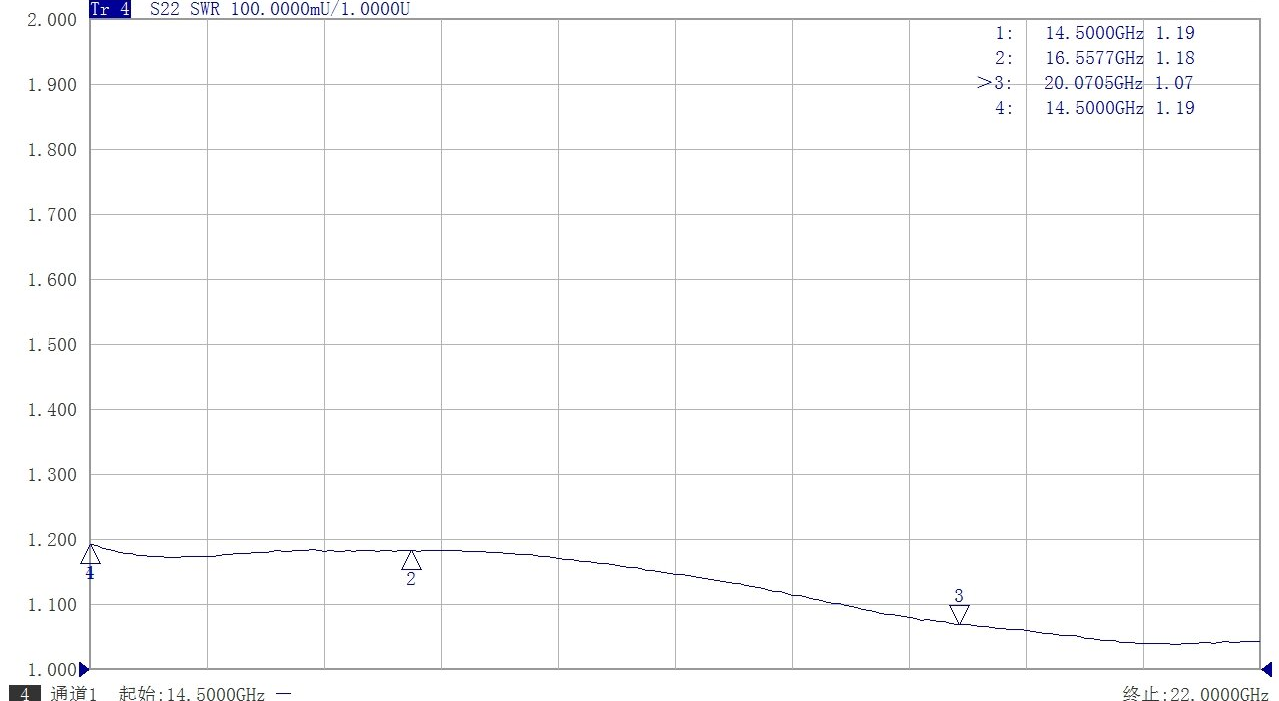

端接，精密型		 RWR51KE 14.5-22GHz 2.92mm母 WR51(BJ180)
FBP180方形平法兰		 1.2 0.35dB 10W English
中文版
实测曲线		 RFbuy
现货产品
波导同轴转换器

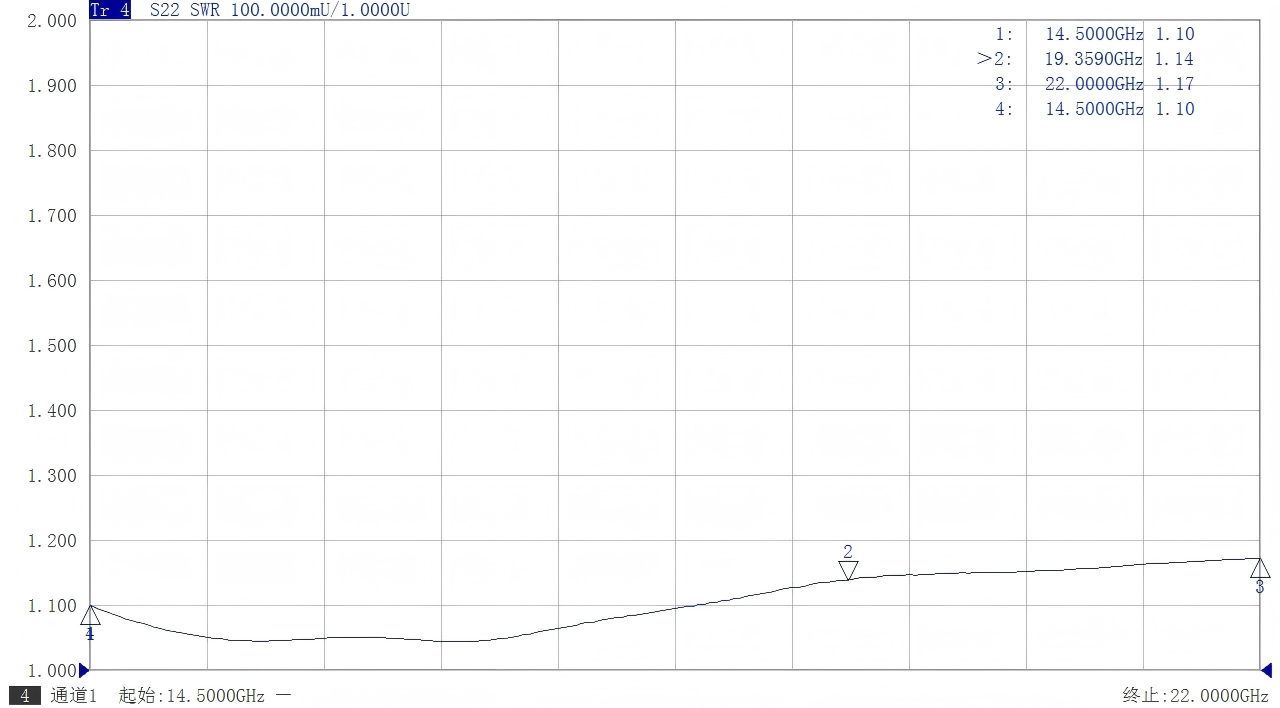

端接，精密型		 RWR51SE 14.5-22GHz SMA母 WR51(BJ180)
FBP180方形平法兰		 1.2 0.30dB 50W English
中文版
实测曲线		 RFbuy
现货产品
双脊波导同轴转换器

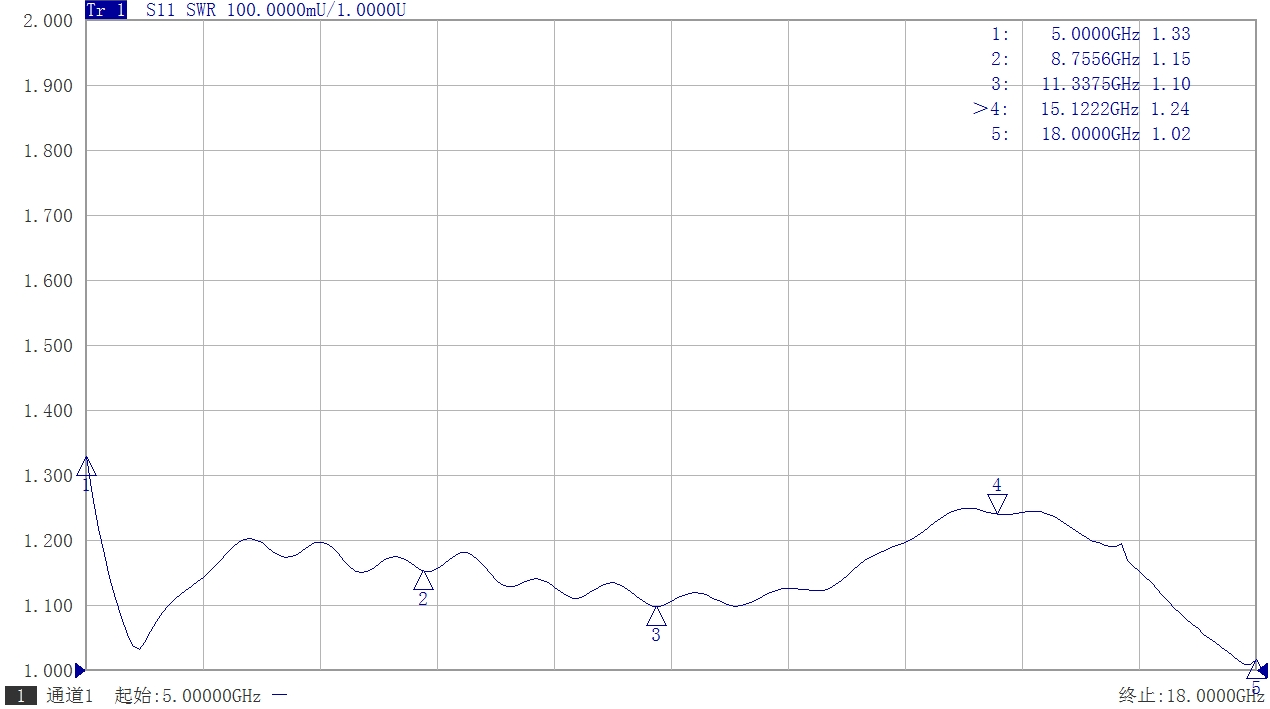

端接，精密型		 RWRD500NE 5-18GHz N母 WRD500
FPWRD500D36		 1.4 0.35dB 200W English
中文版
实测曲线		 RFbuy
现货产品
双脊波导同轴转换器

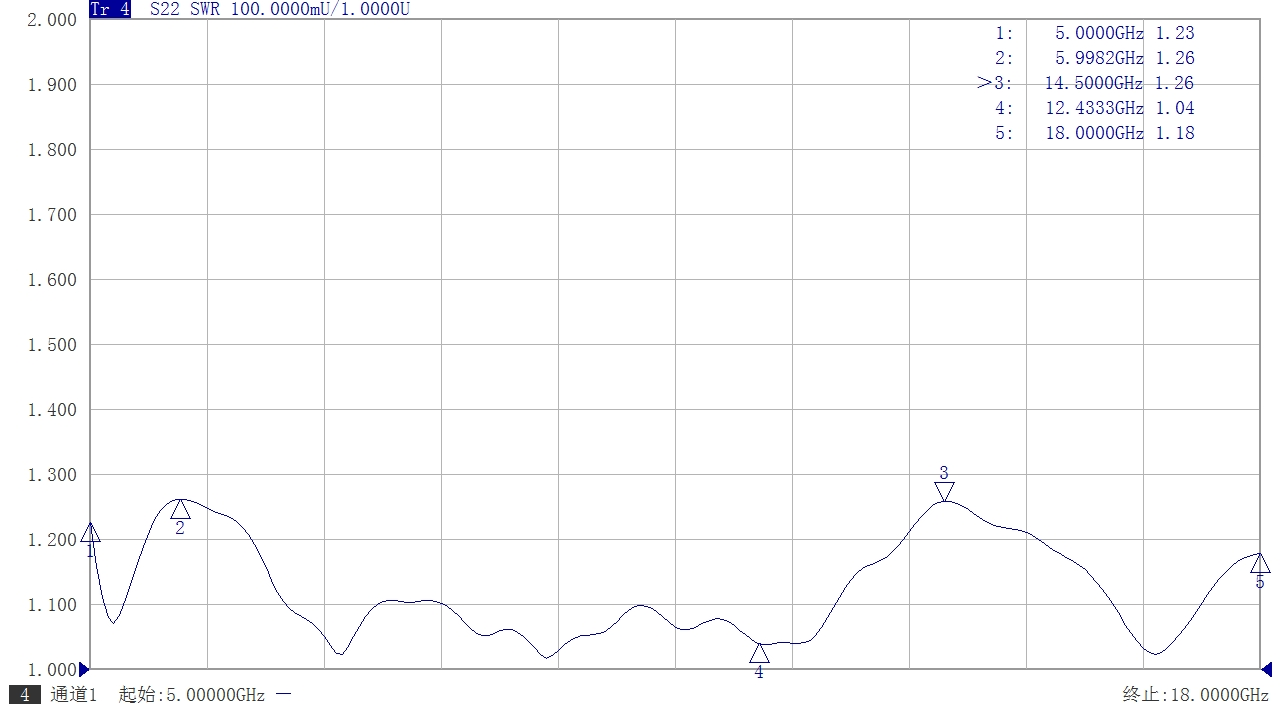

端接，精密型		 RWRD500SE 5-18GHz SMA母 WRD500
FPWRD500矩形法兰		 1.3 0.30dB 50W English
中文版
实测曲线		 RFbuy
14-15天
波导同轴转换器

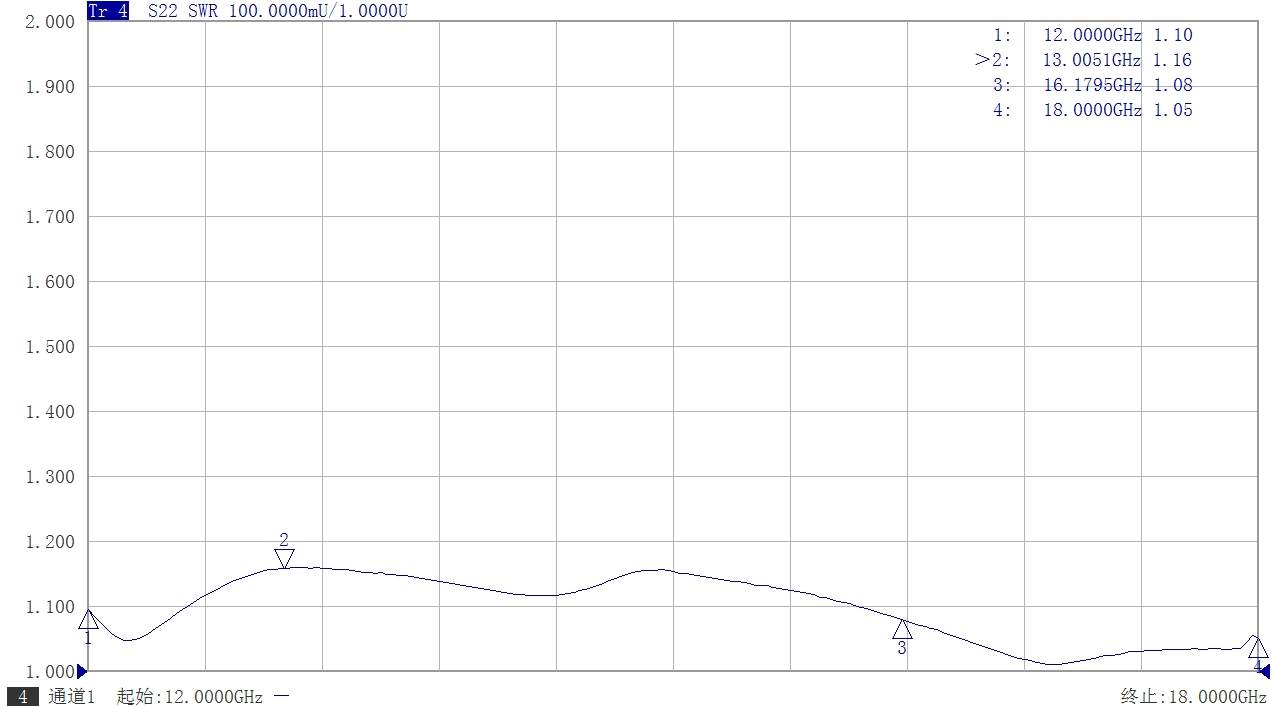

端接，精密型		 RWR62NE 11.9-18GHz N母 WR62(BJ140)
FBP140方形平法兰		 1.2 0.30dB 200W English
中文版
实测曲线		 RFbuy
现货产品
波导同轴转换器

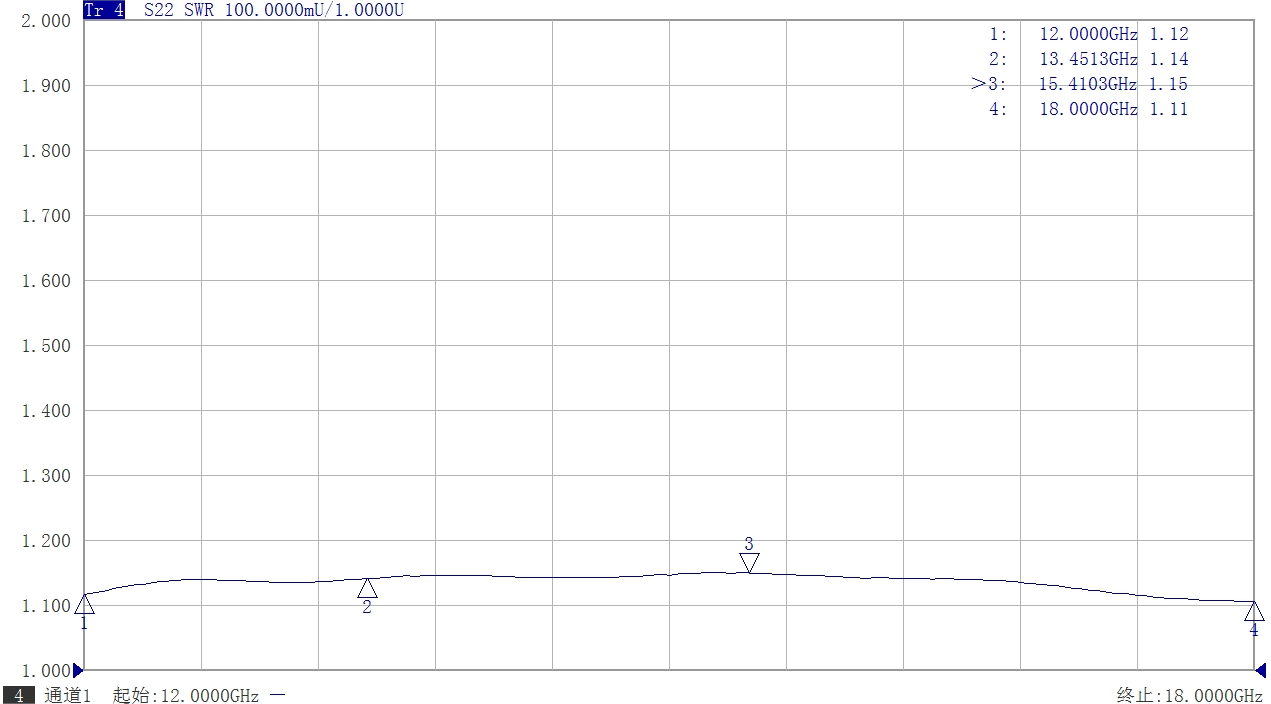

端接，精密型		 RWR62SE 11.9-18GHz SMA母 WR62(BJ140)
FBP140方形平法兰		 1.2 0.30dB 50W English
中文版
实测曲线		 RFbuy
现货产品
波导同轴转换器

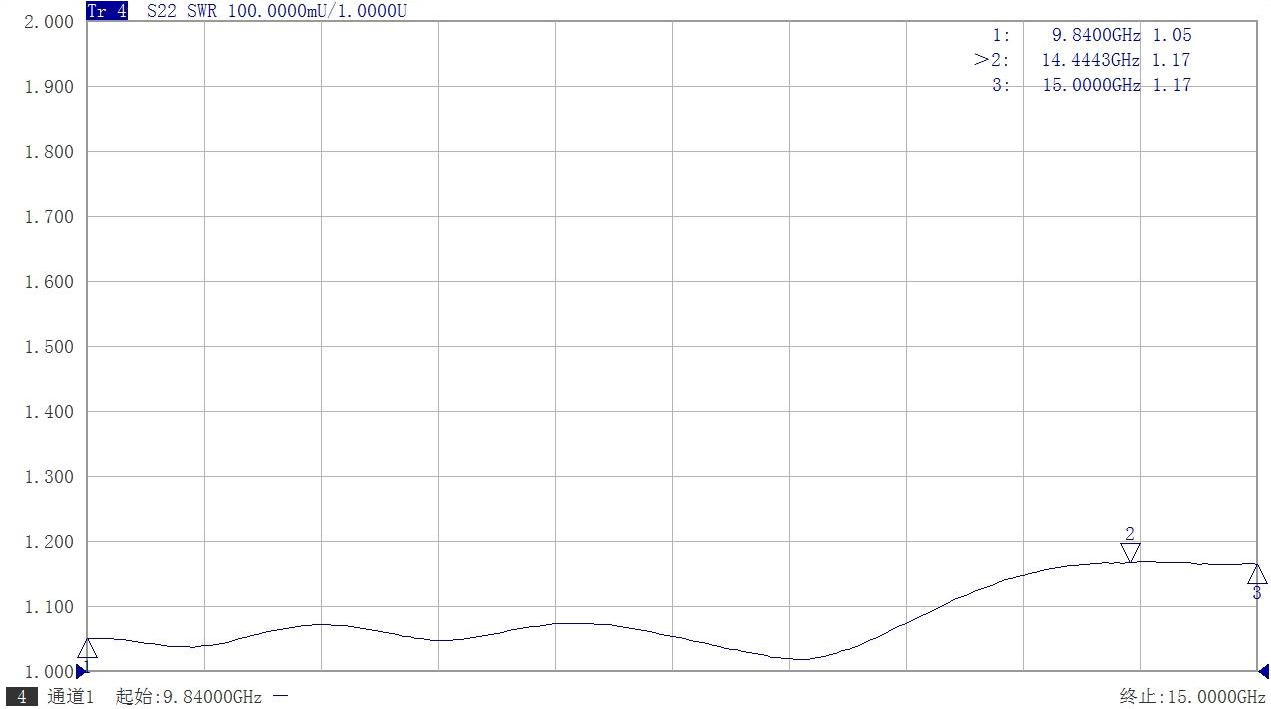

端接，精密型		 RWR75NE 9.84-15GHz N母 WR75(BJ120)
FBP120方形平法兰		 1.2 0.35dB 200W English
中文版
实测曲线		 RFbuy
现货产品
波导同轴转换器

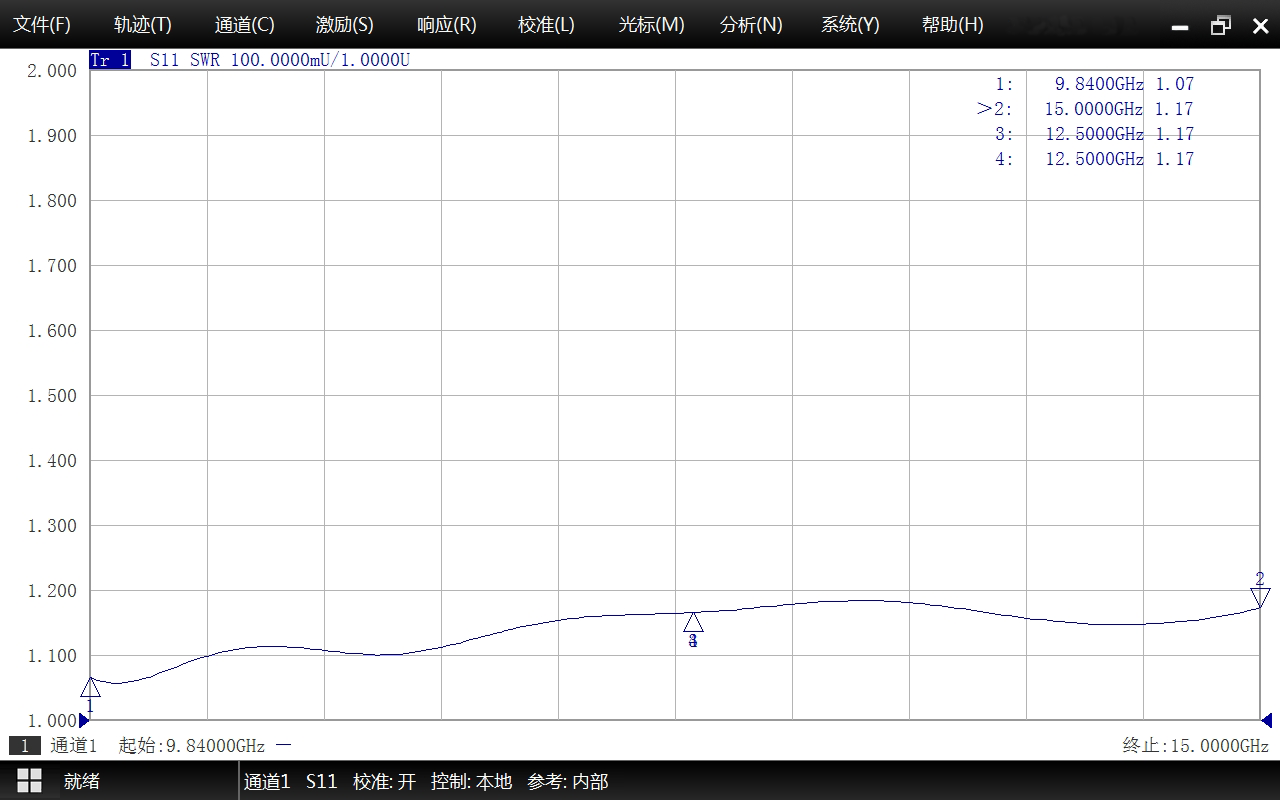

端接，精密型		 RWR75SE 9.84-15GHz SMA母 WR75(BJ120)
FBP120方形平法兰		 1.2 0.35dB 50W English
中文版
实测曲线		 RFbuy
现货产品
波导同轴转换器

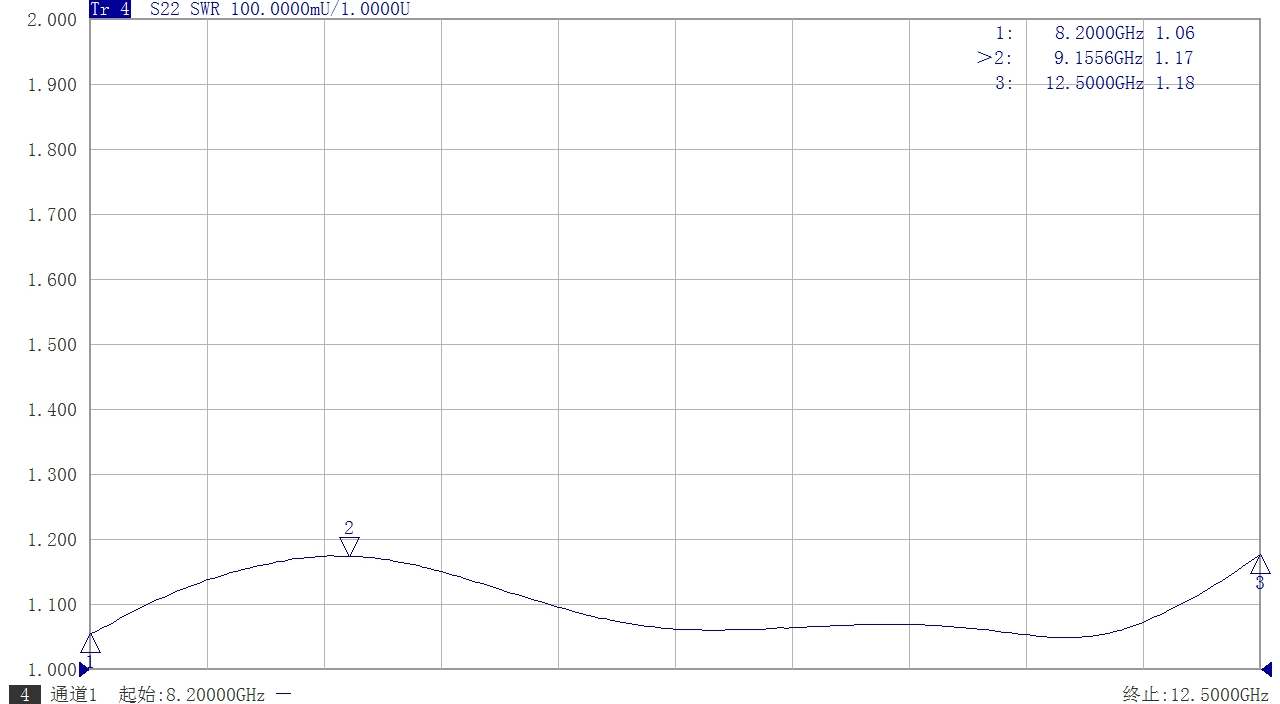

端接，精密型		 RWR90NE 8.2-12.5GHz N母 WR90(BJ100)
FBP100方形平法兰		 1.2 0.30dB 200W English
中文版
实测曲线		 RFbuy
现货产品
波导同轴转换器
端接，精密型		 RWR90SE 8.2-12.5GHz SMA母 WR90(BJ100)
FBP100方形平法兰		 1.2 0.20dB 50W English
中文版
实测曲线		 RFbuy
现货产品
波导同轴转换器

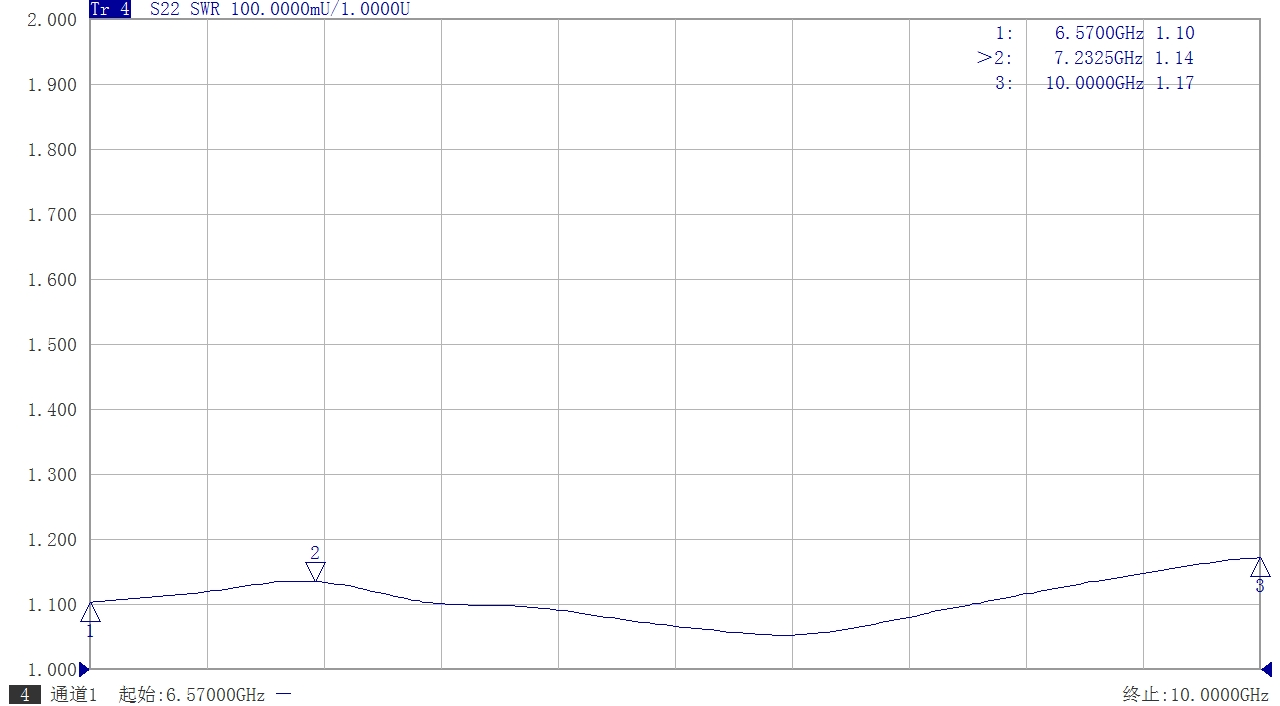

端接，精密型		 RWR112FDPNE 6.57-9.99GHz N母 WR112(BJ84)
FDP84矩形平法兰		 1.2 0.30dB 350W English
中文版
实测曲线		 RFbuy
14-15天
波导同轴转换器

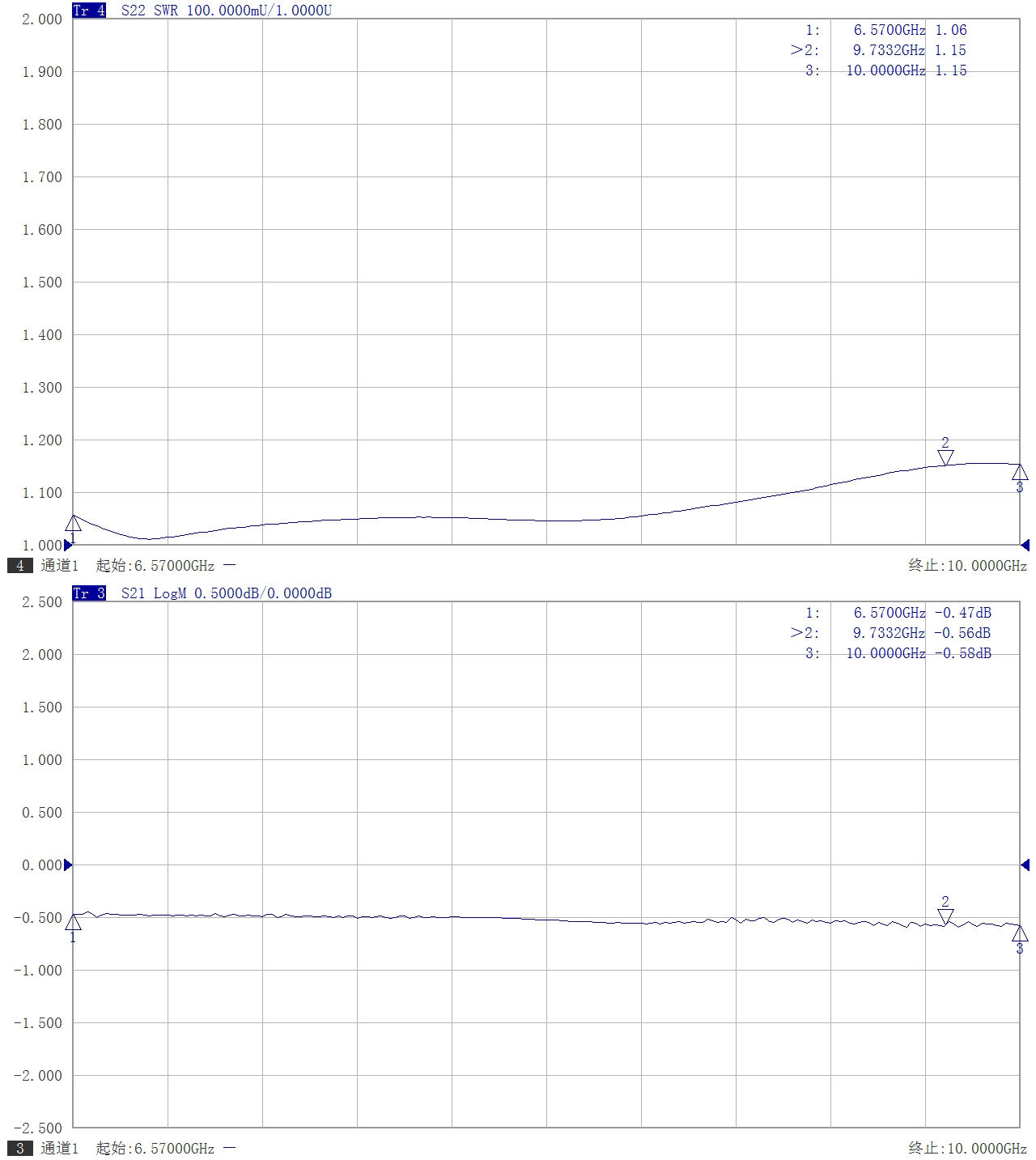

端接，精密型		 RWR112NE 6.57-9.99GHz N母 WR112(BJ84)
FBP84方形平法兰		 1.2 0.30dB 350W English
中文版
实测曲线		 RFbuy
现货产品
波导同轴转换器
端接，精密型，带密封圈		 RWR112NEG 6.57-9.99GHz N母 WR112(BJ84)
FDM84矩形密封法兰		 1.2 0.30dB 350W English
中文版		 RFbuy
14-15天
波导同轴转换器

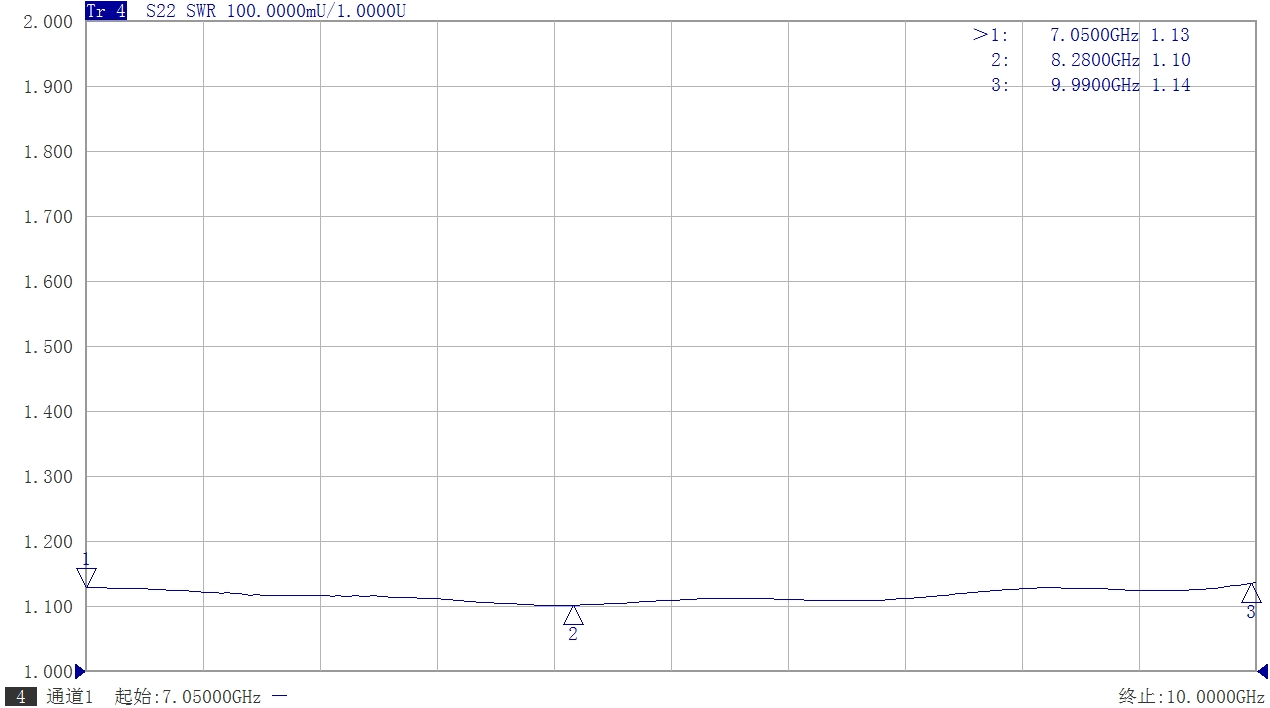

端接，精密型		 RWR112SE 6.57-9.99GHz SMA母 WR112(BJ84)
FBP84方形平法兰		 1.2 0.20dB 50W English
中文版
实测曲线		 RFbuy
现货产品
波导同轴转换器

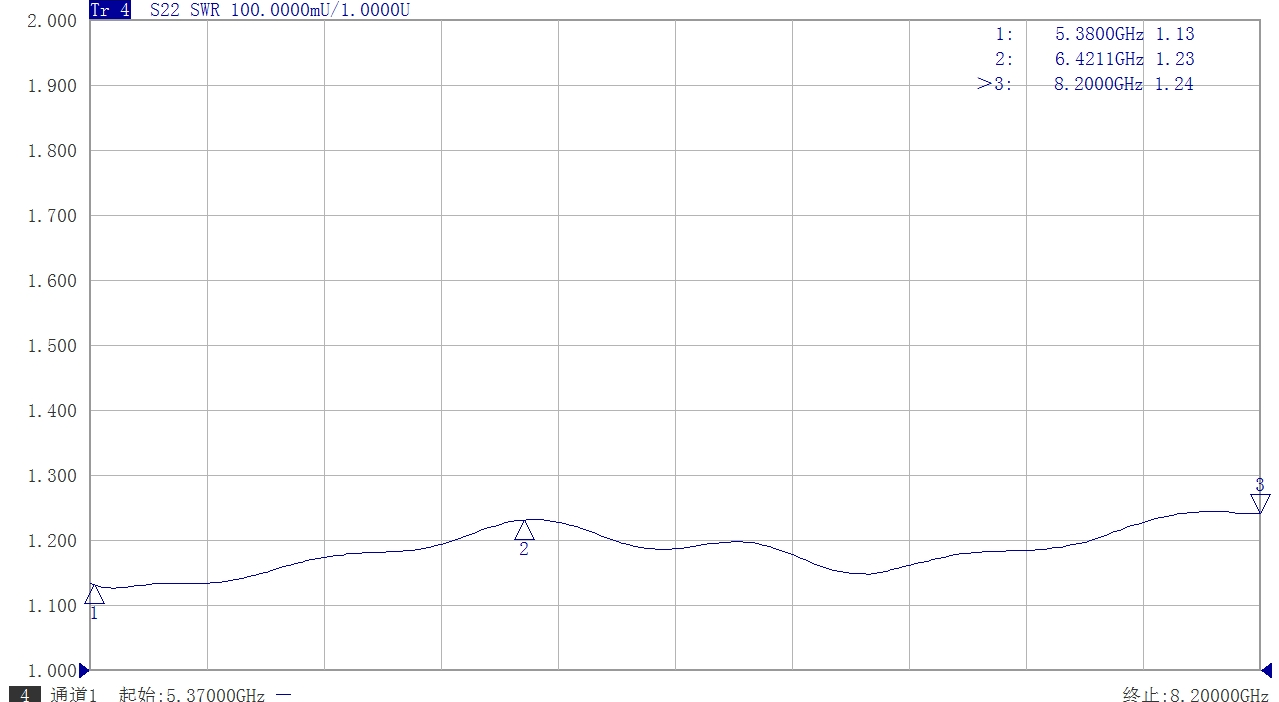

端接，精密型		 RWR137NE 5.38-8.17GHz N母 WR137(BJ70)
FDP70矩形平法兰		 1.25 0.30dB 200W English
中文版
实测曲线		 RFbuy
现货产品
波导同轴转换器

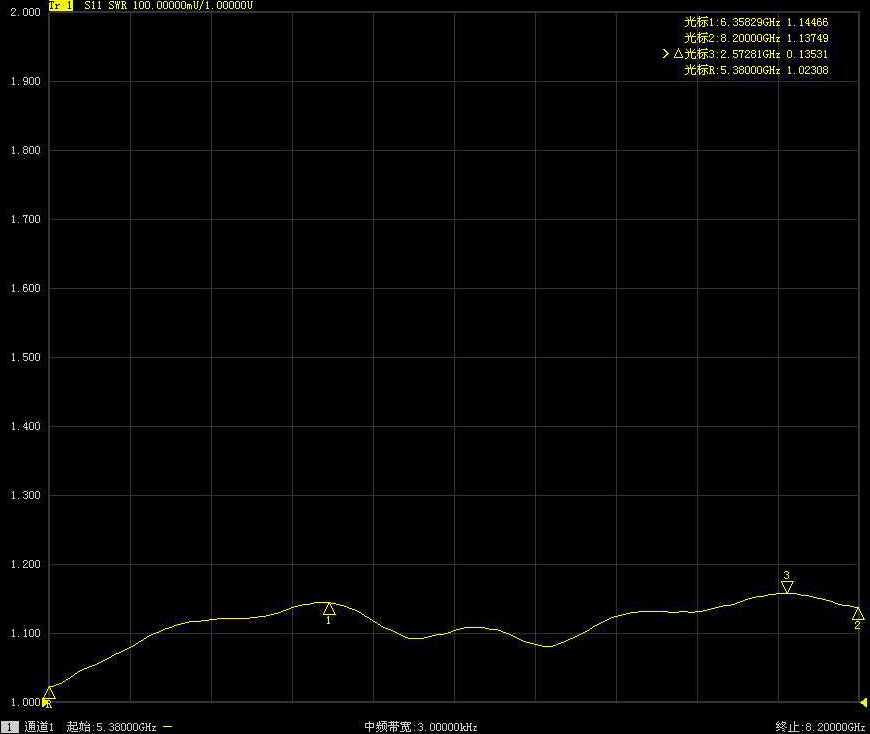

端接，精密型		 RWR137SE 5.38-8.17GHz SMA母 WR137(BJ70)
FDP70矩形平法兰		 1.2 0.30dB 100W English
中文版
实测曲线		 RFbuy
现货产品
波导同轴转换器

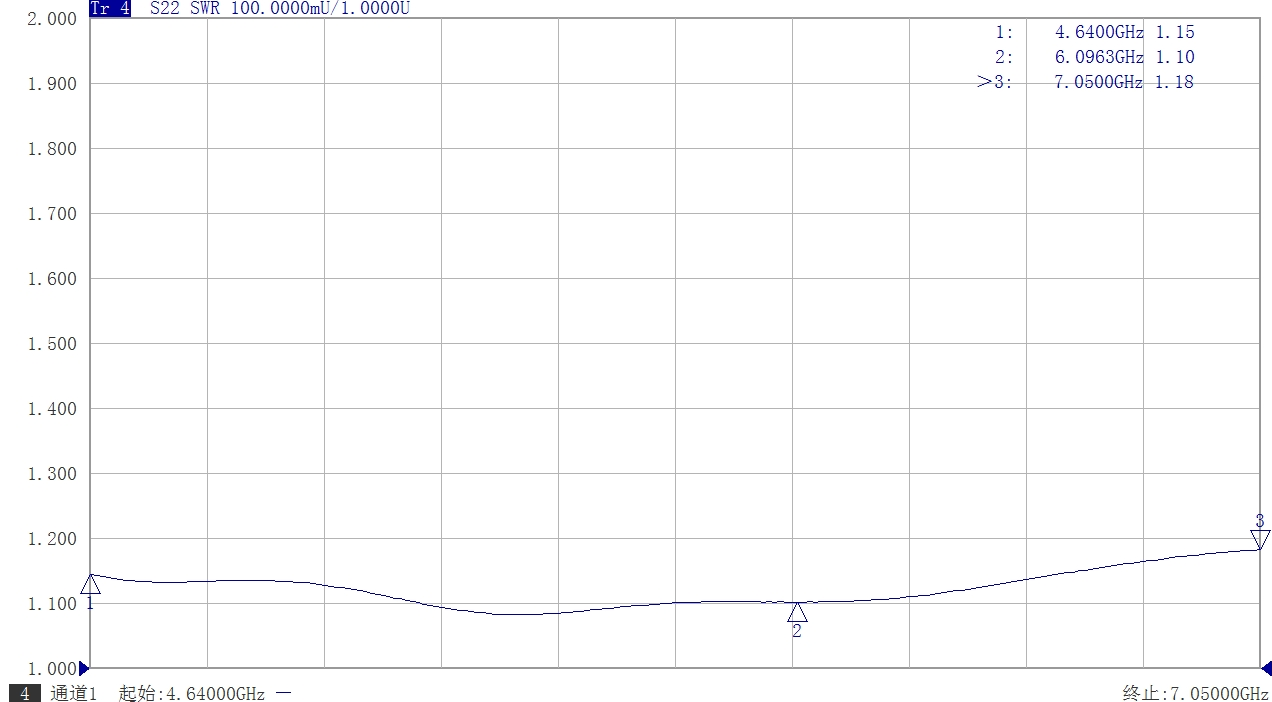

端接，精密型		 RWR159NE 4.64-7.05GHz N母 WR159(BJ58)
FDP58矩形平法兰		 1.2 0.30dB 200W English
中文版
实测曲线		 RFbuy
现货产品
波导同轴转换器

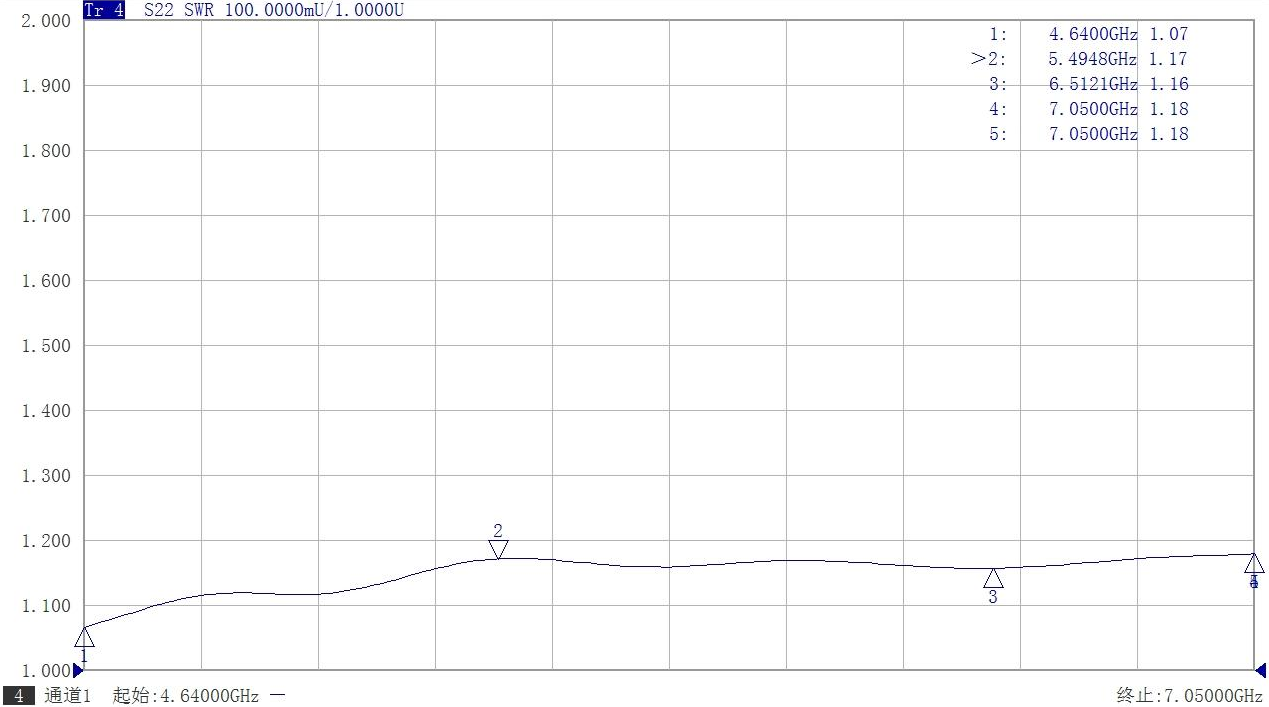

端接，精密型		 RWR159SE 4.64-7.05GHz SMA母 WR159(BJ58)
FDP58矩形平法兰		 1.2 0.30dB 100W English
中文版
实测曲线		 RFbuy
现货产品
波导同轴转换器
端接，精密型		 RWR187NE 3.94-5.99GHz N母 WR187(BJ48)
FDP48矩形平法兰		 1.2 0.30dB 300W English
中文版
实测曲线		 RFbuy
现货产品
波导同轴转换器
端接，精密型		 RWR187SE 3.94-5.99GHz SMA母 WR187(BJ48)
FDP48矩形平法兰		 1.2 0.30dB 100W English
中文版
实测曲线		 RFbuy
现货产品
波导同轴转换器

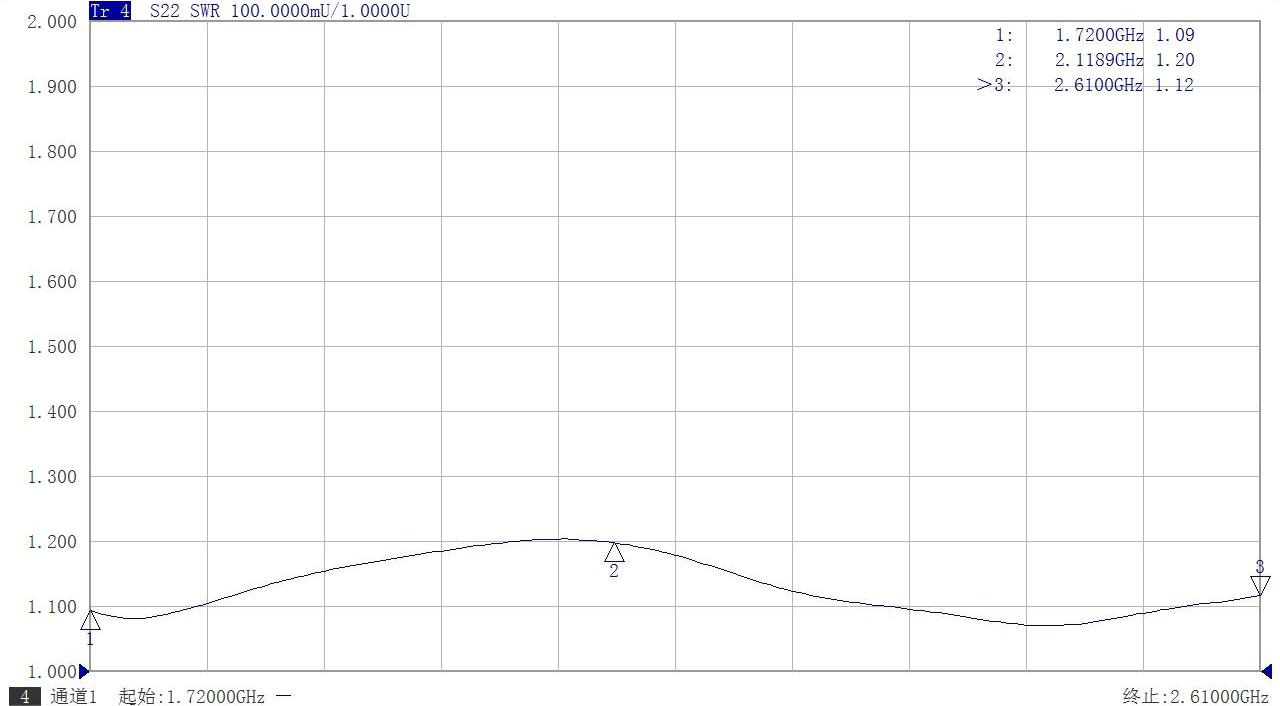

端接，精密型		 RWR430SE 1.72-2.61GHz SMA母 WR430(BJ22)
FDP22矩形平法兰		 1.2 0.30dB 100W English
中文版
实测曲线		 RFbuy
14-15天
波导同轴转换器
端接，精密型		 RWR6DE 114-145GHz 0.8mm母 WR6(BJ1400)
FUGP1400圆形法兰		 1.8 1.80dB 0.5W English
中文版		 RFbuy
21-22天
波导同轴转换器
端接，精密型		 RWR6DME 114-145GHz 0.8mm公 WR6(BJ1400)
FUGP1400圆形法兰		 1.8 1.80dB 0.5W English
中文版		 RFbuy
21-22天
波导同轴转换器
端接，精密型		 RWR151E 49.8-75.8GHz 1.0mm母 WR15(BJ620)
FUGP620圆形法兰		 1.5 1.00dB 1W English
中文版		 RFbuy
15-16天
波导同轴转换器
端接，精密型		 RWR151ME 49.8-75.8GHz 1.0mm公 WR15(BJ620)
FUGP620圆形法兰		 1.6 1.00dB 1W English
中文版		 RFbuy
15-16天
双脊波导同轴转换器
端接，精密型		 RWRD1800KE 18-40GHz 2.92mm母 WRD1800
FPWRD1800矩形法兰		 1.4 0.50dB 10W English
中文版		 RFbuy
现货产品
波导同轴转换器
端接，精密型		 RWR22KE 32.9-40GHz 2.92mm母 WR22(BJ400)
FUGP400圆形法兰		 1.2 0.40dB 10W English
中文版		 RFbuy
现货产品
波导同轴转换器
端接，精密型		 RWR42QE 17.6-26.7GHz 3.5mm母 WR42(BJ220)
FBP220方形平法兰		 1.2 0.35dB 10W English
中文版		 RFbuy
14-15天
双脊波导同轴转换器
端接，精密型		 RWRD1100SE 11-26.5GHz SMA母 WRD1100
FPWRD1100矩形法兰		 1.25 0.50dB 20W English
中文版		 RFbuy
14-15天
双脊波导同轴转换器
端接，精密型		 RWRD650NE 6-18GHz N母 WRD650
FPWRD650矩形法兰		 1.3 0.30dB 200W English
中文版		 RFbuy
现货产品
双脊波导同轴转换器
端接，精密型		 RWRD650SE 6.5-18GHz SMA母 WRD650
FPWRD650矩形法兰		 1.3 0.50dB 50W English
中文版		 RFbuy
14-15天
双脊波导同轴转换器

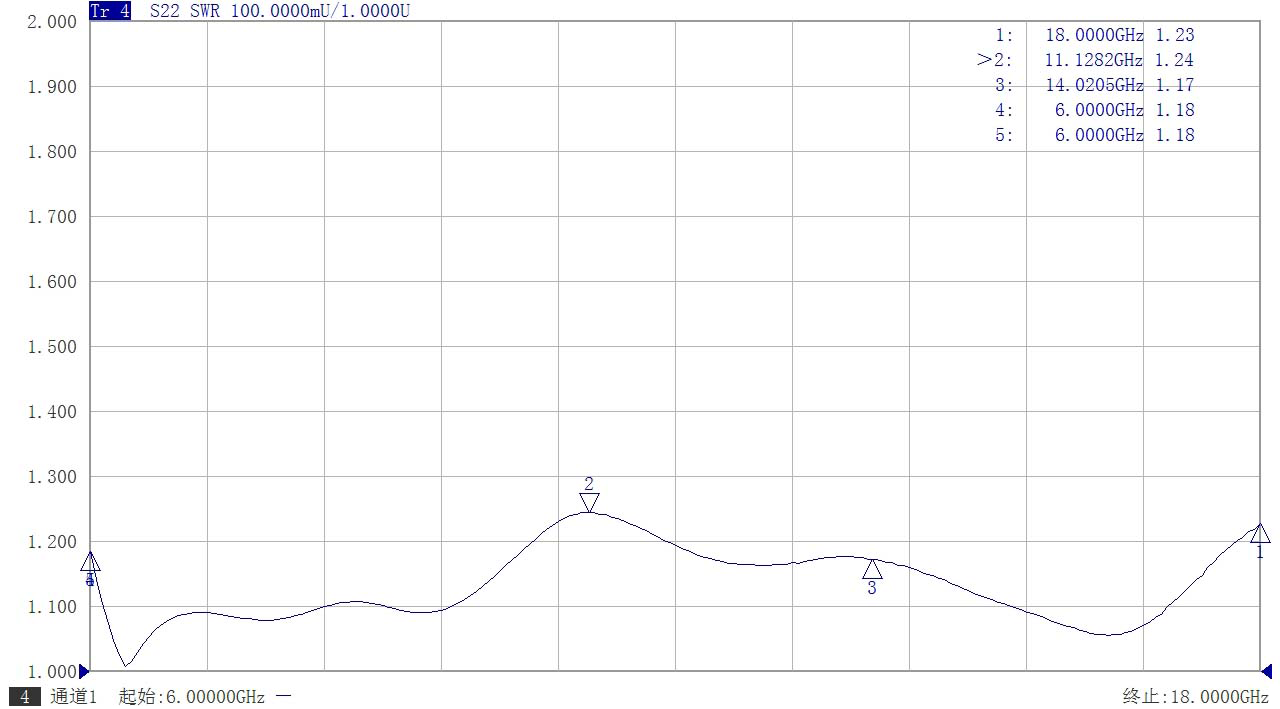

端接，精密型		 RWRD750NE 7.5-18GHz N母 WRD750
FPWRD750矩形法兰		 1.3 0.50dB 200W English
中文版
实测曲线		 RFbuy
现货产品
双脊波导同轴转换器
端接，精密型		 RWRD580TE 5.8-16GHz TNC母 WRD580
FPWRD580矩形法兰		 1.3 0.35dB 200W English
中文版		 RFbuy
15-16天
双脊波导同轴转换器
端接，精密型		 RWRD350NE 3.5-8.2GHz N母 WRD350
FPWRD350矩形法兰		 1.25 0.35dB 150W English
中文版		 RFbuy
15-16天
波导同轴转换器
端接，精密型，带密封圈		 RWR159SEG 4.64-7.05GHz SMA母 WR159(BJ58)
FDM58矩形密封法兰		 1.2 0.30dB 100W English
中文版		 RFbuy
14-15天
波导同轴转换器
端接，精密型		 RWR229SE 3.22-4.9GHz SMA母 WR229(BJ40)
FDP40矩形平法兰		 1.2 0.30dB 100W English
中文版		 RFbuy
14-15天
双脊波导同轴转换器
端接，精密型		 RWRD200NE 2-4.8GHz N母 WRD200
FPWRD200矩形法兰		 1.3 0.50dB 200W English
中文版		 RFbuy
21-22天
波导同轴转换器
端接，精密型		 RWR284DE 2.6-3.95GHz L29母 WR284(BJ32)
FDP32矩形平法兰		 1.2 0.30dB 1500W English
中文版		 RFbuy
14-15天
波导同轴转换器
端接，精密型		 RWR430DE 1.72-2.61GHz L29母 WR430(BJ22)
FDP22矩形平法兰		 1.2 0.30dB 2000W English
中文版		 RFbuy
14-15天
波导同轴转换器
端接，精密型		 RWR650NE 1.13-1.73GHz N母 WR650(BJ14)
FDP14矩形平法兰		 1.2 0.20dB 1000W English
中文版		 RFbuy
14-15天
波导同轴转换器
端接，精密型		 RWR650SE 1.13-1.73GHz SMA母 WR650(BJ14)
FDP14矩形平法兰		 1.2 0.20dB 100W English
中文版		 RFbuy
14-15天
