当前位置：首页>产品选型>波导转同轴选型工具>带密封圈波导转同轴 | 重置检索条件

选型工具 | 波导转同轴 | 波导同轴转换器 | 双脊波导转同轴 | WR10到WR1150，WRD84到WRD1800

在射频微波领域同轴线和波导管广泛用来传输微波射频能量，为将两种传输线互连就需要波导同轴转换器。RFTOP®波导同轴转换器具有频带宽、插损低、驻波小等特点，频率最高可达 112GHz，性能指标优异，有正交 90°和端接180°波两种结构，又分为矩形波同和双脊波同两大类，覆盖 WR10到WR1150，WRD84到WRD1800 在内的几十种常见波导类型，产品支持定制。

矩形波导转同轴

双脊波导转同轴

毫米波系列

正交系列

端接系列

带密封圈

经济型

同轴查询：0.8mm 1.0mm 1.85mm 2.4mm 2.92mm(K,SK) 3.5mm L29(DIN 7/16) N SMA SMP(GPO) TNC

波导查询： WR10(BJ900) WR12(BJ740) WR15(BJ620) WR19(BJ500) WR22(BJ400) WR28(BJ320) WR34(BJ260) WR42(BJ220) WR51(BJ180) WR62(BJ140) WR75(BJ120) WR90(BJ100) WR112(BJ84) WR137(BJ70) WR159(BJ58) WR187(BJ48) WR229(BJ40) WR284(BJ32) WR340(BJ26) WR430(BJ22) WR510(BJ18) WR650(BJ14) WR770(BJ12) WR975(BJ9) WR1150(BJ8) WR1500(BJ6) WR1800(BJ5) WR2100(BJ4) WR2300(BJ3) WRD1800 WRD1100 WRD650 WRD500 WRD750 WRD580 WRD475 WRD350 WRD250 WRD200 WRD84

快速选型： 重置条件

产品图	产品类型	型号	频率范围	同轴类型	波导类型	驻波Max	插损Max	功率	规格书	购买交期

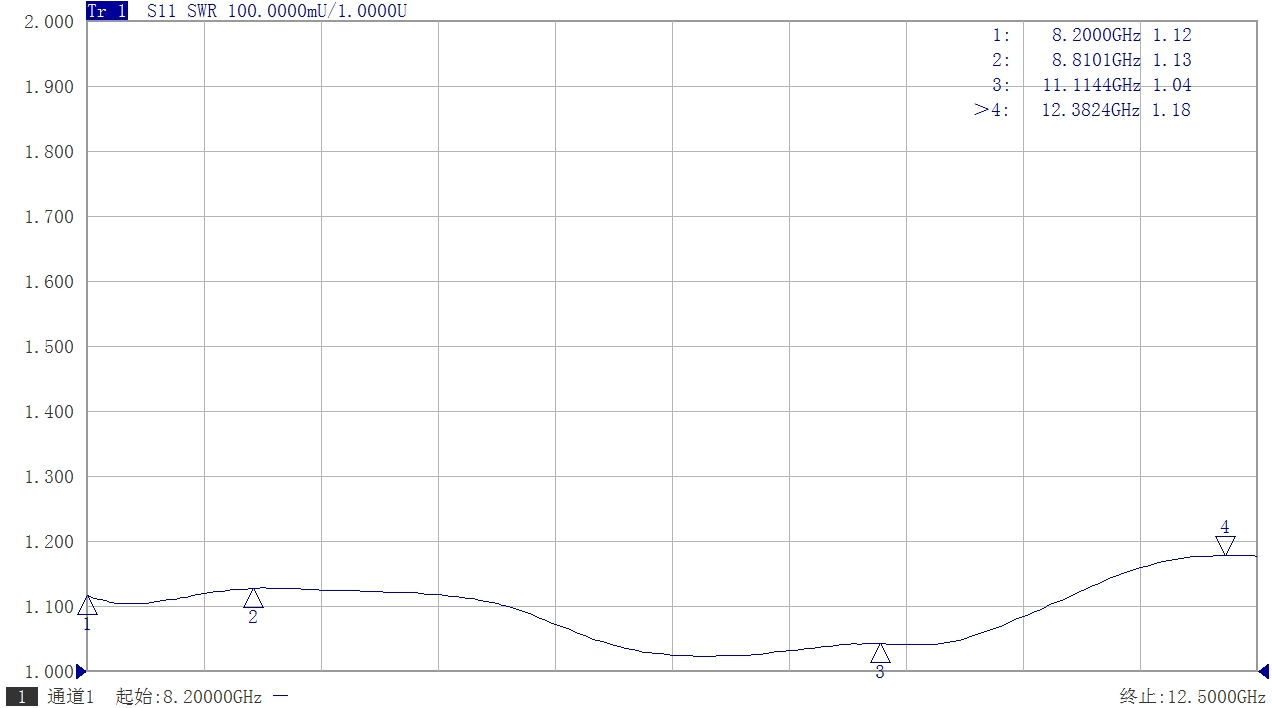

	波导同轴转换器正交，精密型，带密封圈	RWR90NG	8.2-12.5GHz	N母	WR90(BJ100) FDM100矩形密封法兰	1.2	0.35dB	200W	English 中文版实测曲线	RFbuy 现货产品

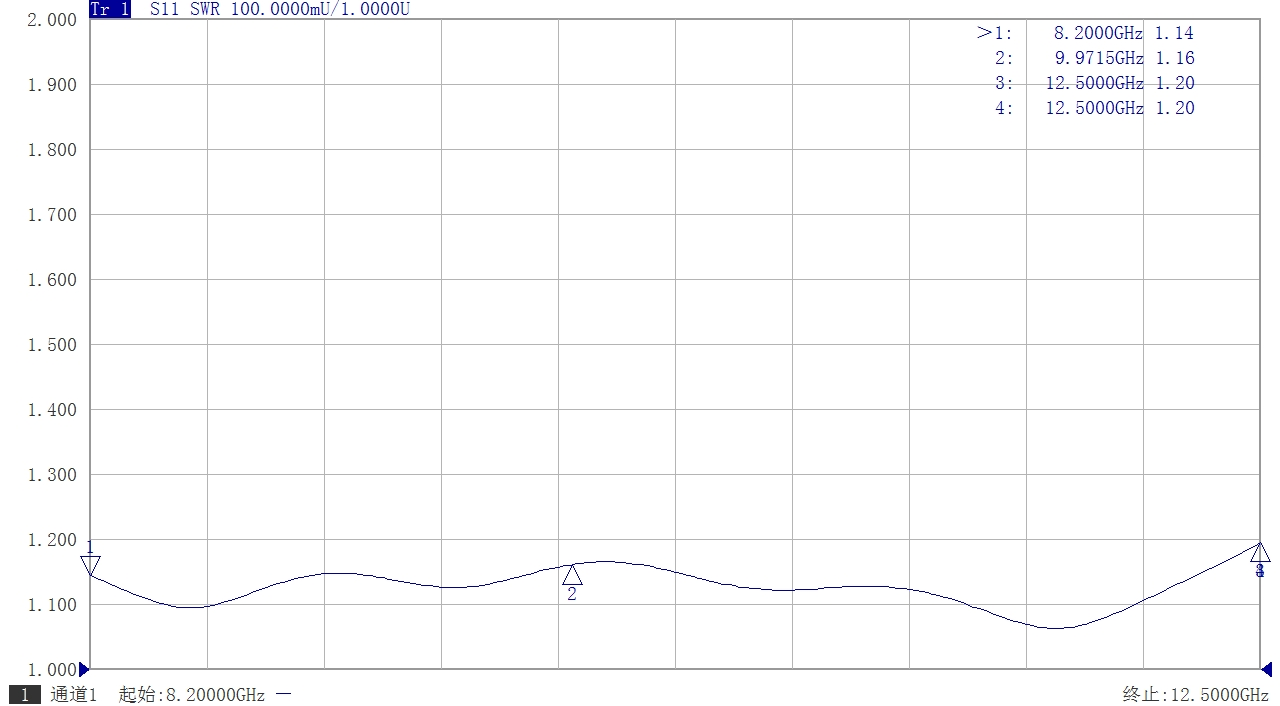

	波导同轴转换器正交，精密型，带密封圈	RWR90SG	8.2-12.5GHz	SMA母	WR90(BJ100) FDM100矩形密封法兰	1.2	0.30dB	50W	English 中文版实测曲线	RFbuy 现货产品
	波导同轴转换器端接，精密型，带密封圈	RWR112NEG	6.57-9.99GHz	N母	WR112(BJ84) FDM84矩形密封法兰	1.2	0.30dB	350W	English 中文版	RFbuy 14-15天

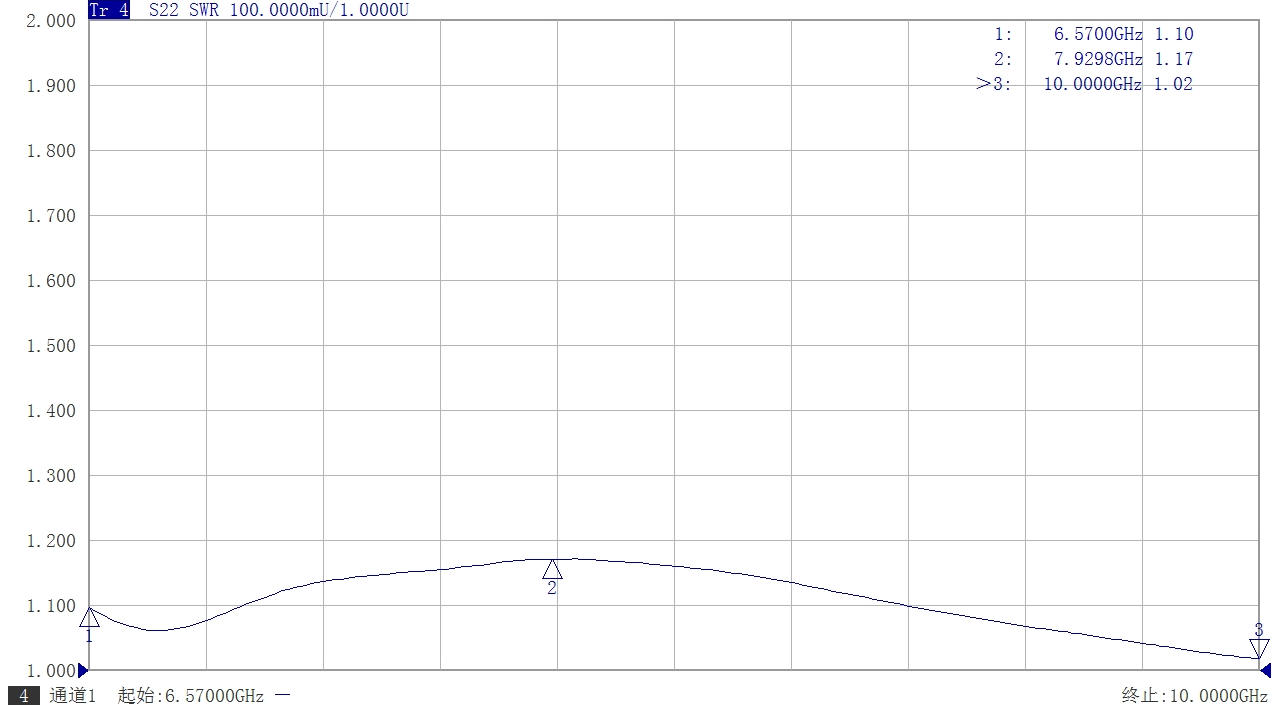

	波导同轴转换器正交，精密型，带密封圈	RWR112NG	6.57-9.99GHz	N母	WR112(BJ84) FDM84矩形密封法兰	1.2	0.30dB	350W	English 中文版实测曲线	RFbuy 现货产品

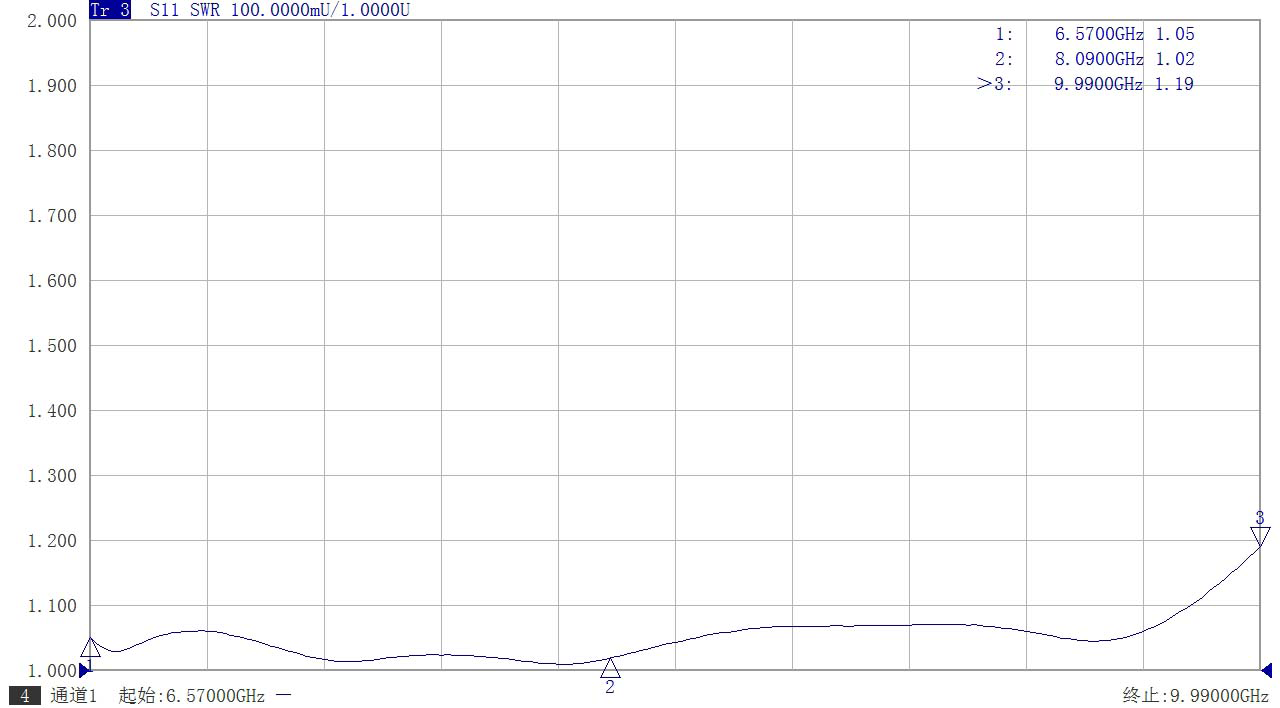

	波导同轴转换器正交，精密型，带密封圈	RWR112SG	6.57-9.99GHz	SMA母	WR112(BJ84) FDM84矩形密封法兰	1.2	0.30dB	50W	English 中文版实测曲线	RFbuy 现货产品

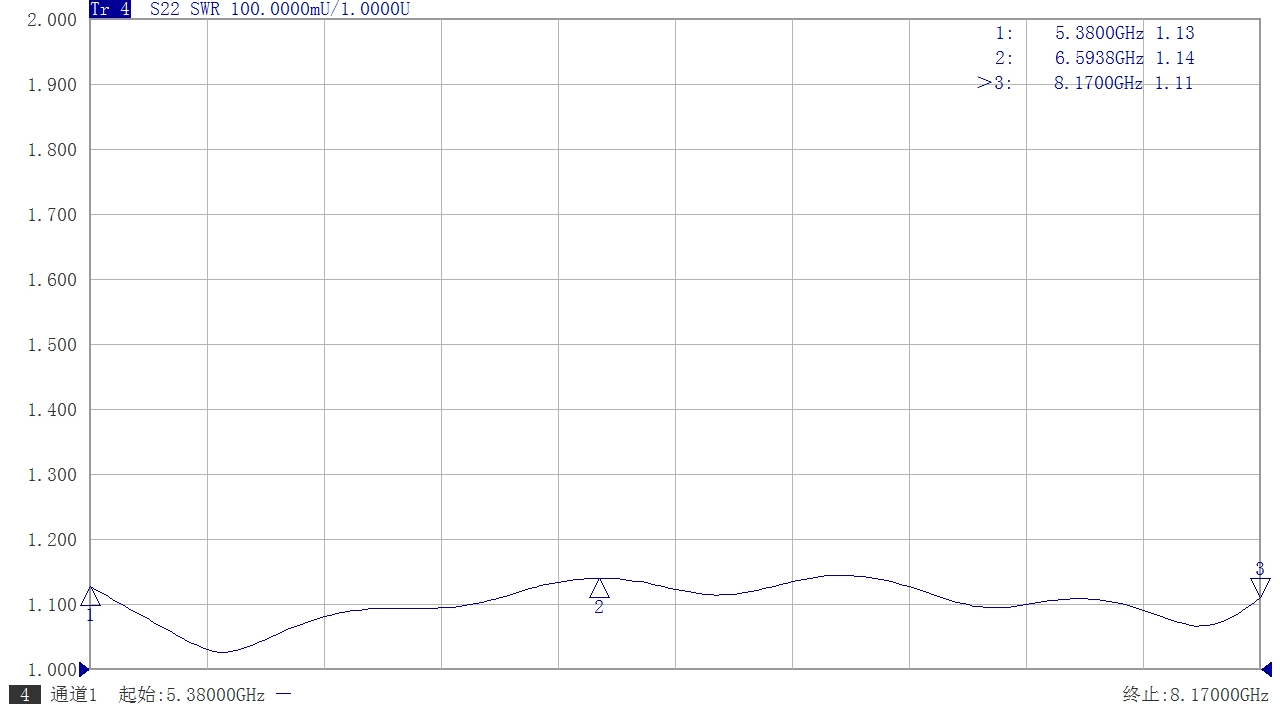

	波导同轴转换器正交，精密型，带密封圈	RWR137NG	5.38-8.17GHz	N母	WR137(BJ70) FDM70矩形密封法兰	1.2	0.20dB	200W	English 中文版实测曲线	RFbuy 现货产品
	波导同轴转换器正交，精密型，带密封圈	RWR137SG	5.38-8.17GHz	SMA母	WR137(BJ70) FDM70矩形密封法兰	1.2	0.30dB	100W	English 中文版	RFbuy 14-15天
	波导同轴转换器端接，精密型，带密封圈	RWR159SEG	4.64-7.05GHz	SMA母	WR159(BJ58) FDM58矩形密封法兰	1.2	0.30dB	100W	English 中文版	RFbuy 14-15天
	波导同轴转换器正交，精密型，带密封圈	RWR159SG	4.64-7.05GHz	SMA母	WR159(BJ58) FDM58矩形密封法兰	1.2	0.30dB	100W	English 中文版	RFbuy 14-15天
	波导同轴转换器正交，精密型，带密封圈	RWR187NG	3.94-5.99GHz	N母	WR187(BJ48) FDM48矩形密封法兰	1.2	0.20dB	300W	English 中文版	RFbuy 14-15天
	波导同轴转换器正交，精密型，带密封圈	RWR430DG	1.72-2.61GHz	L29母	WR430(BJ22) FDM22矩形密封法兰	1.2	0.20dB	2000W	English 中文版	RFbuy 14-15天
