当前位置：首页>产品选型>波导转同轴选型工具> WRD650 转 N母头双脊波导同轴转换器|精密型 - RWRD650NE

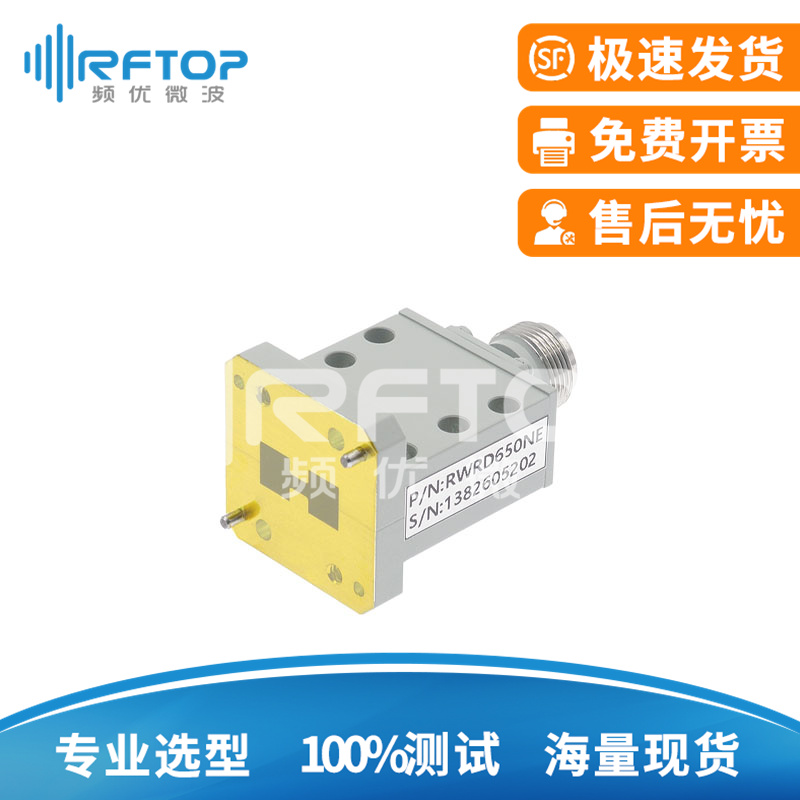

WRD650 转 N母头双脊波导同轴转换器|精密型, 6-18GHz, FPWRD650矩形法兰, 端接, 接头不锈钢

  • 产品型号：RWRD650NE
  • 产品等级：精密型
  • 频率范围：6-18GHz
  • 驻  波  比：1.3 Max
  • 插入损耗：0.3dB
  • 平均功率：200W
  • 同轴类型：N母头, 端接
  • 波导类型：WRD650，FPWRD650矩形法兰
  • 材料特性：接头不锈钢
  • 预估交期：14-17天

产品规格书预览 下载中文版   Datasheet

选型工具 | 波导转同轴 | 波导同轴转换器 | 双脊波导转同轴 | WR10到WR1150，WRD84到WRD1800

在射频微波领域同轴线和波导管广泛用来传输微波射频能量，为将两种传输线互连就需要波导同轴转换器。RFTOP®波导同轴转换器具有频带宽、插损低、驻波小等特点，频率最高可达 112GHz，性能指标优异，有正交 90°和端接180°波两种结构，又分为矩形波同和双脊波同两大类，覆盖 WR10到WR1150，WRD84到WRD1800 在内的几十种常见波导类型，产品支持定制。
