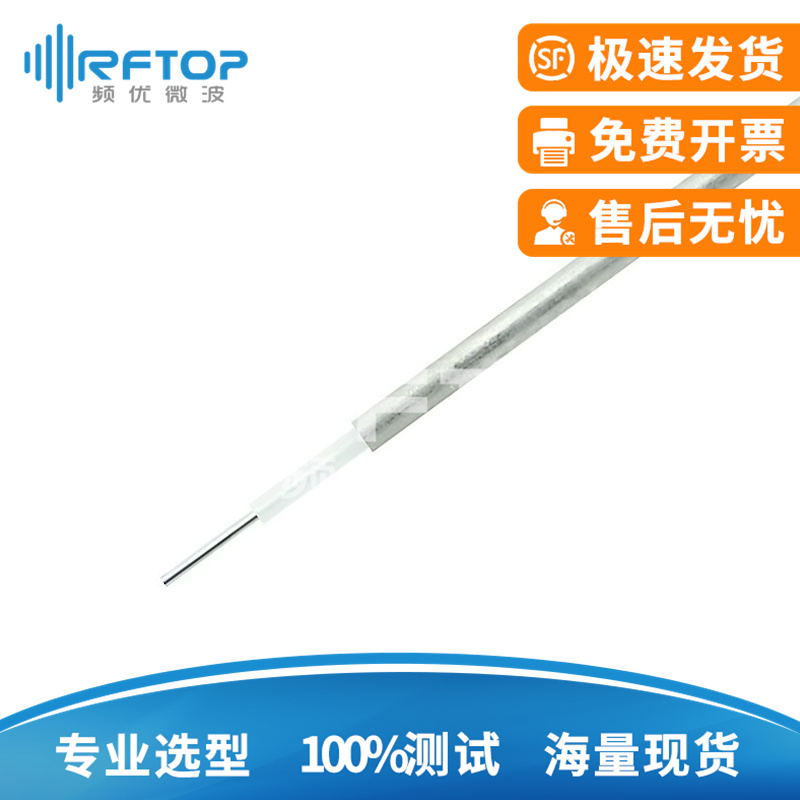

RCSL086半钢电缆, DC-70GHz, 线径2.2mm, 镀锡无缝紫铜管, 精密型, 低损耗

RCSL086半钢电缆, DC-70GHz, 线径2.2mm, 镀锡无缝紫铜管, 精密型, 低损耗

  • 产品型号：RCSL086
  • 产品等级：精密型
  • 产品特性：低损耗
  • 频率范围：DC-70GHz
  • 电容值：87 pF/m
  • 传播速率：81%
  • 屏蔽效率：110dB Min
  • 介质耐压：1000V@DC
  • 温度相位：750 PPM Max
  • 材料特性：镀锡无缝紫铜管
  • 预估交期：7-10天

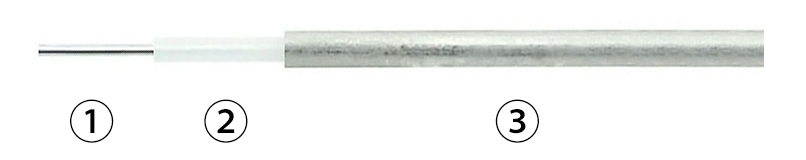

RCSL086结构特性
结构 材料 外径(mm)
1.中心导体 单芯镀银铜线 0.51
2.电介质 低密度聚四氟乙烯 1.43
3.外屏蔽层 镀锡无缝紫铜管 2.20
频率(MHz) 衰减(dB/100M) CW功率(W)
67000 609.61
50000 513.24
40000 451.03
26500 356.82
18000 287.55
RCSL086电缆和配件订货信息
RFTOP P/N 规格和包装 长度
RCSL086-10M a cable 10米
RCSL086电缆组件订货信息
RFTOP P/N 连接器类型 长度

规格书预览 下载中文版   下载English版
